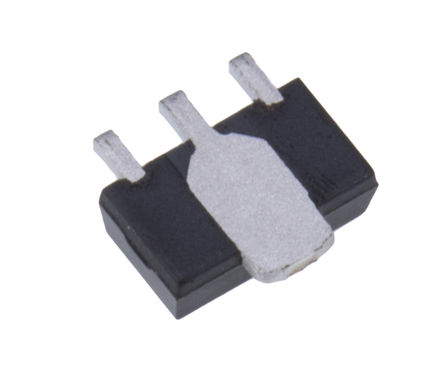

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L78L05ABUTR

ST Microelectronics

Linear Voltage Regulator, 7805, Fixed, 10V To 30V In, 5V And 0.1A Out, SOT-89-3

Наличие: 17,705 шт.

Адрес доставки: Москва

Цена: ₽ 4.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC24621

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L78L05ABUTR характеристики

Атрибут	Значение атрибута
Номенклатура	L78L05ABUTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC24621
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-89-3
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0V (max)
Выходное Напряжение	5 V
Выходной Ток	100 mA
Ток Питания	5.5mA ~ 6mA
Количество Стежков	3 Position
Ток Покоя	6 mA
Напряжение Отпадания	1.7V @40mA
Максимальное входное напряжение	30 V
Входное напряжение (мин)	10 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	7 V
Входное напряжение	30 V
Длина	4.6 mm
Ширина	2.6 mm
Высота	1.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L78L05ABUTR описание продукта

The L78L05ABUTR is a three-terminal positive Voltage Regulator employs internal current limiting and thermal shutdown, making them essentially indestructible. If adequate heat-sink is provided, they can deliver up to 100mA output current. They are intended as fixed voltage regulators in a wide range of applications including local or on-card regulation for elimination of noise and distribution problems associated with single-point regulation. In addition, they can be used with power pass elements to make high-current voltage regulators. It used as Zener diode/resistor combination replacement, offers e improvement along with lower quiescent current and lower noise.
Thermal Overload Protection
Short-circuit Protection
No External Components are Required
Available in Either ±4% (A) or ±8% (C) Selection

Показывать

L78L05ABUTR Даташит PDF

46 страницы, 765 КБ

02/21/2013
