L7824CP Купить - ST Microelectronics Чип стабилизации напряжения

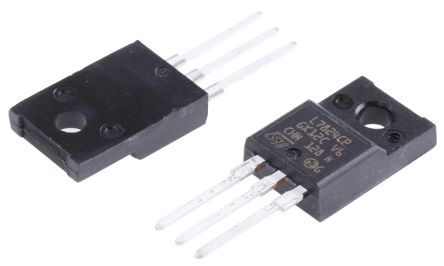

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L7824CP

ST Microelectronics

Standard Regulator Pos 24V 1.5A 3Pin(3+Tab) TO-220FP Tube

Наличие: 138 шт.

Адрес доставки: Москва

Цена: ₽ 29.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC11650476

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L7824CP характеристики

Атрибут	Значение атрибута
Номенклатура	L7824CP
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC11650476
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-220-3
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	24 V
Выходной Ток	1.5 A
Ток Питания	8 mA
Количество Стежков	3 Position
Ток Покоя	8 mA
Напряжение Отпадания	2V @1A
Максимальное входное напряжение	40 V
Входное напряжение (мин)	33 V
Выходное напряжение (мин)	24 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	40 V
Длина	10.4 mm
Ширина	4.6 mm
Высота	9.3 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

L7824CP описание продукта

Description
The L78xx series of three-terminal positive regulators is available in TO-220, TO-220FP, TO-3 and D2PAK packages and several fixed output voltages, making it useful in a wide range of applications. These regulators can provide local on-card regulation, eliminating the distribution problems associated with single point regulation. Each type employs internal current
limiting, thermal shut-down and safe area protection, making it essentially indestructible. If adequate heat sinking is provided, they can deliver over 1 A output current. Although designed primarily as fixed voltage regulators, these devices can be used with external components to obtain adjustable voltage and currents.
Features
■ Output current to 1.5 A
■ Output voltages of 5; 5.2; 6; 8; 8.5; 9; 10; 12; 15; 18; 20; 24 V
■ Thermal overload protection
■ Short circuit protection
■ Output transition SOA protection
