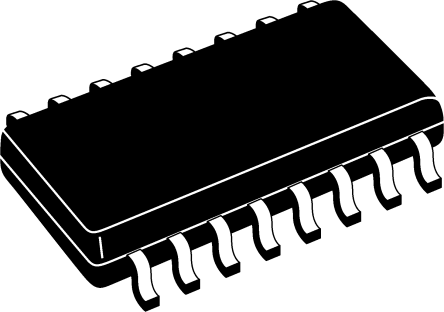

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6566BH

ST Microelectronics

Current Mode PWM Controller 800mA 10kHz to 300kHz 16Pin SO N Tube

Наличие: 8,483 шт.

Адрес доставки: Москва

Цена: ₽ 1,035.80

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC48158614

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6566BH характеристики

Атрибут	Значение атрибута
Номенклатура	L6566BH
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC48158614
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Частота	300 kHz
Напряжение Питания (DC)	8.00V (min)
Номинальная Мощность	750 mW
Количество Выходных Интерфейсов	1 Output
Выходной Ток	800 mA
Количество Стежков	16 Position
Рассеяние Мощности	750 mW
Время Нарастания	50 ns
Частота Переключения	10kHz ~ 300kHz
Рабочий цикл	75 %
Максимальный рабочий цикл	75 %
Время падения	40 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	750 mW
Напряжение питания (Макс)	23 V
Напряжение питания (мин)	8 V
Входное напряжение	8V ~ 23V
Длина	10 mm
Ширина	4 mm
Высота	1.25 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6566BH описание продукта

Description
The L6566BH is an extremely versatile current-mode primary controller IC, specifically designed for high-performance offline flyback converters running off rectified 3-phase input lines. It is also suited to single-stage, single-switch, input-current-shaping converters (single-stage PFC) for applications that must comply with EN61000-3-2 or JEITA-MITI regulations.
Features
■ Selectable multimode operation: fixed frequency or quasi-resonant
■ On-board 840 V high voltage startup
■ Advanced light load management
■ Low quiescent current (< 3 mA)
■ Adaptive UVLO
■ Line feedforward for constant power capability vs. mains voltage
■ Pulse-by-pulse OCP, shutdown on overload (latched or auto-restart)
■ Transformer saturation detection
■ Programmable frequency modulation for EMI reduction
■ Latched or auto-restart OVP
■ Brownout protection
■ -600/+800 mA totem pole gate driver with active pull-down during UVLO
■ SO16N package
Applications
■ Industrial SMPS
■ SMPS running off rectified 3-phase input line

Показывать

L6566BH Даташит PDF

51 страницы, 1260 КБ

10/21/2011

51 страницы, 1193 КБ

51 страницы, 1262 КБ

10/21/2011

просматривать

L6566BH Даташит PDF

48 страницы, 783 КБ

03/28/2012

просматривать

L6566BH Даташит PDF

52 страницы, 1227 КБ

09/04/2016

просматривать

L6566BH Даташит PDF

52 страницы, 1227 КБ

04/09/2015

просматривать

L6566BH Параметры описания функции

5 страницы, 284 КБ

10/20/2005

просматривать
