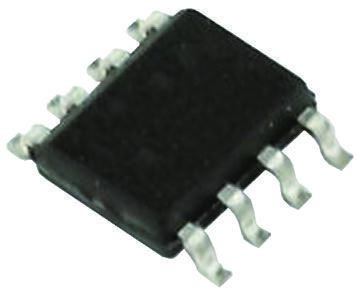

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

L6565D

ST Microelectronics

L6565 Series 18V 5mA Surface Mount Quasi Resonant SMPS Controller - SOIC- 8

Наличие: 430 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 132.73

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC1601600

Категория продукта:

Преобразователь AC-DC

Упаковка: SOIC-8

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

L6565D характеристики

Атрибут	Значение атрибута
Номенклатура	L6565D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC1601600
Жизненный Цикл Продукта	Active
Категория продукта	Преобразователь AC-DC
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.3V (min)
Номинальная Мощность	650 mW
Входное Напряжение (DC)	12.0 V
Выходной Ток	200 mA
Количество Стежков	8 Position
Входной Ток	3.5 mA
Рассеяние Мощности	650 mW
Время Нарастания	40 ns
Тепловое Сопротивление	100 ℃/W
Выходной ток (Макс)	400 mA
Время падения	40 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	10.3V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	10.3 V
Входное напряжение	12 V
Длина	5 mm
Ширина	4 mm
Высота	1.25 mm
Рабочая Температура	-40℃ ~ 150℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

L6565D описание продукта

The L6565D is a current-mode Primary Controller IC. It is specifically designed to build offline quasi-resonant ZVS (zero voltage switching at switch turn-on) fly-back converters. Quasi-resonant operation is achieved by means of a transformer demagnetization sensing input that triggers MOSFETs turn-on. The IC includes also a disable function, an on-chip filter on current sense, an error amplifier with a precise reference voltage for primary regulation and an effective two-level over-current protection.
Quasi-resonant (QR) zero-voltage switching (ZVS) topology
Line feed forward to deliver constant power vs. mains change
Frequency foldback for optimum standby efficiency
Pulse-by-pulse and hiccup-mode OCP
Disable function (ON/OFF control)
