L6506D Купить - ST Microelectronics Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

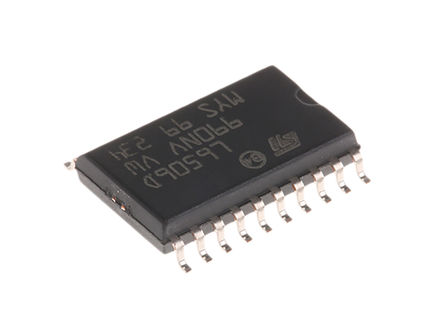

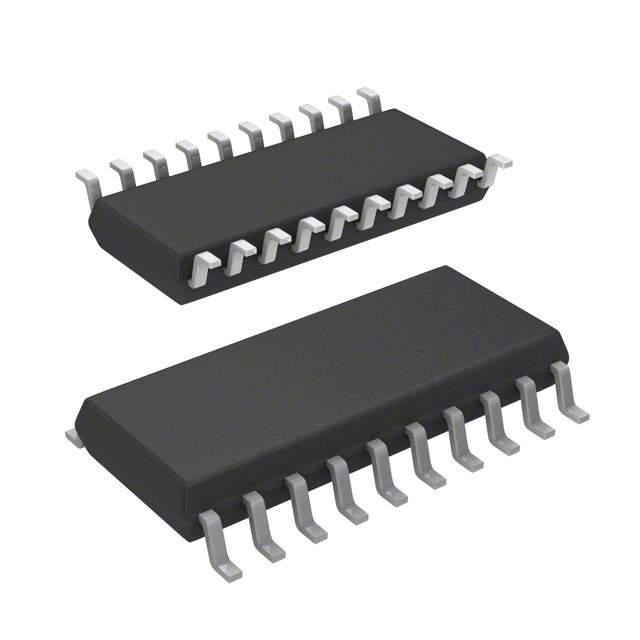

L6506D

ST Microelectronics

STMICROELECTRONICS L6506D Motor Driver/Controller, Stepper, 4.5V to 7V supply, 3.5V/2.75mA/4Outputs, SOIC-20

Наличие: 5,015 шт.

Адрес доставки: Москва

Цена: ₽ 290.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2409008

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6506D характеристики

Атрибут	Значение атрибута
Номенклатура	L6506D
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2409008
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	4.50V (min)
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	3.5 V
Выходной Ток	2.75 mA
Ток Питания	25.0 mA
Количество Стежков	20 Position
Рассеяние Мощности	800 mW
Пороговое Напряжение	660 mV
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания	4.5V ~ 7V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	4.5 V
Длина	13 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6506D описание продукта

The L6506D is a linear integrated circuit Current Controller designed to sense and control the current in stepping motors and similar devices. When used in conjunction with the L293, L298, L7150 and L6114/L6115 the chip set forms a constant current drive for an inductive load and performs all the interface function from the control logic through the power stage. Two or more devices may be synchronized using the synchronized pin. In this mode of operation the oscillator in the master chip sets the operating frequency in all chips.

Показывать

L6506D Даташит PDF

8 страницы, 475 КБ

07/11/2003
