L6387ED Купить - ST Microelectronics Драйвер FET

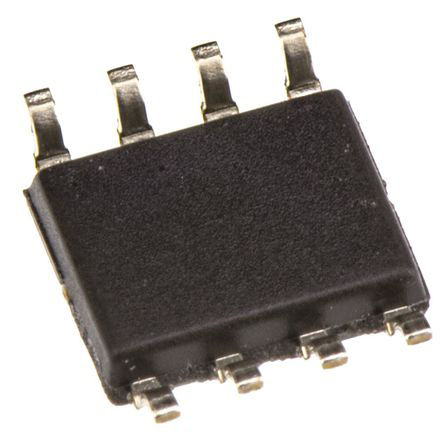

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6387ED

ST Microelectronics

Driver; 400mA; 580V; 750mW; Channels:2; 400kHz; DIP8; Package: tube

Наличие: 4,698 шт.

Адрес доставки: Москва

Цена: ₽ 111.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC3874461

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6387ED характеристики

Атрибут	Значение атрибута
Номенклатура	L6387ED
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC3874461
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	0.4 MHz
Напряжение Питания (DC)	5.50V (min)
Время Нарастания/Спада	50ns, 30ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Рассеяние Мощности	750 mW
Время Нарастания	50 ns
Выходной ток (Макс)	0.65 A
Время падения	30 ns
Время падения (Макс)	30 ns
Время падения (Макс)	50 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-45 ℃
Рассеиваемая Мощность (Макс)	750 mW
Напряжение питания (Макс)	17 V
Напряжение питания (мин)	5.5 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.25 mm
Рабочая Температура	-45℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6387ED описание продукта

The L6387ED is a simple and compact high voltage Gate Driver manufactured with the BCD™ offline technology and able to drive a half-bridge of power MOS or IGBT device. The high-side (floating) section is enabled to work with voltage rail up to 600V. Both device outputs can independently sink and source 650 and 400mA respectively and cannot be simultaneously driven high thanks to an integrated interlocking function. The L6387E device provides two input pins and two output pins and guarantees the outputs toggle in phase with inputs. The logic inputs are CMOS/TTL compatible to ease the interfacing with controlling devices. The L6387E features the UVLO protection on the VCC supply voltage and integrates the bootstrap diode, allowing a more compact and reliable solution.
CMOS/TTL Schmitt-trigger inputs with hysteresis and pull-down
Internal bootstrap diode structure
Outputs in phase with inputs
Interlocking function
dV/dt immunity of ±50V/ns in full temperature range
50/30ns Rise/fall with 1nF load switching time

Показывать

L6387ED Даташит PDF

17 страницы, 370 КБ

02/21/2013
