L6384ED Купить - ST Microelectronics Драйвер FET

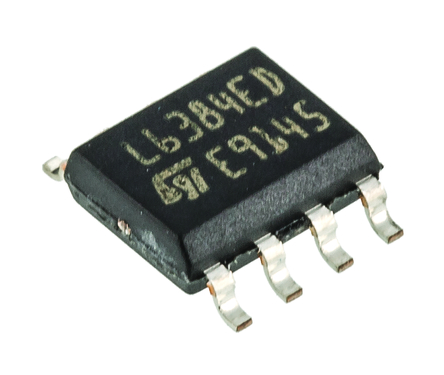

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

L6384ED

ST Microelectronics

Driver; 400mA; 580V; 750mW; Channels:2; 400kHz; SO8; Package: tube

Наличие: 256 шт.

Адрес доставки: Москва

Цена: ₽ 103.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC4185545

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6384ED характеристики

Атрибут	Значение атрибута
Номенклатура	L6384ED
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC4185545
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	0.4 MHz
Напряжение Питания (DC)	11.5V (min)
Время Нарастания/Спада	50ns, 30ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Рассеяние Мощности	0.75 W
Время Нарастания	50 ns
Выходной ток (Макс)	0.65 A
Время падения	30 ns
Время падения (Макс)	30 ns
Время падения (Макс)	50 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-45 ℃
Рассеиваемая Мощность (Макс)	750 mW
Напряжение питания	14.6V ~ 16.6V
Напряжение питания (Макс)	16.6 V
Напряжение питания (мин)	11.5 V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.25 mm
Рабочая Температура	-45℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6384ED описание продукта

The L6384ED is a High-voltage Gate Driver, manufactured with the BCD™ offline technology and able to drive a half-bridge of power MOS or IGBT devices. This device has one input pin, one enable pin (DT/SD) and two output pins and guarantees matched delays between low-side and high-side sections, thus simplifying device"s high frequency operation. The logic inputs are CMOS/TTL compatible to ease the interfacing with controlling devices. The bootstrap diode is integrated inside the device, allowing a more compact and reliable solution.
600V High voltage rail
dV/dt Immunity ±50V/nsec in full temperature range
400mA Source current
650mA Sink current
Switching times 50/30ns rise/fall with 1nF load
Shutdown input
Dead time setting
Under voltage lockout
Integrated bootstrap diode
Clamping on VCC

Показывать

L6384ED Даташит PDF

18 страницы, 332 КБ

02/21/2013
