KA7552A

Fairchild

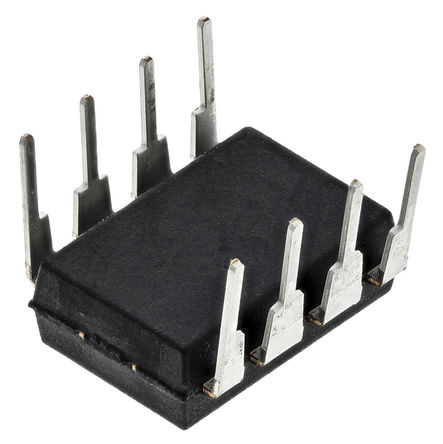

FAIRCHILD SEMICONDUCTOR KA7552A PWM Controller, 30V-10V supply, 135kHz, 16.5V/100mA out, DIP-8

Наличие: 1,081 шт.

Адрес доставки: Москва

Цена: ₽ 46.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC16576840

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

KA7552A характеристики

Атрибут	Значение атрибута
Номенклатура	KA7552A
Производитель	Fairchild
ЧипСити Номер продукта	CC16576840
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	135 kHz
Напряжение Питания (DC)	10.0V (min)
Рабочее Напряжение	8.7V ~ 30V
Номинальная Мощность	800 mW
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	16.5 V
Выходной Ток	100 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	800 mW
Частота Переключения	135 kHz
Рабочий цикл	74 %
Выходной ток (Макс)	1.5 A
Максимальный рабочий цикл	70 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания	8.7V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	10 V
Входное напряжение	2.6 V
Длина	9.6 mm
Ширина	6.4 mm
Высота	3.4 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

KA7552A описание продукта

The KA7552A is a PWM Controller programmable frequency up to 600kHz. The KA7552A is switching power control IC for wide operating frequency range. The internal circuits include pulse by pulse current limiting, protection, on/off control by external trigger, low standby current, soft start and high current totem pole output for driving a POWER MOSFET. When duty is maximum, the input threshold voltage of pin2 and pin8 are not same in KA7552A.
Built-in drive circuits for direct connection POWER MOSFET (lO = ±1.5A)
Wide operating frequency range (5 to 600kHz)
Pulse by pulse over-current limiting
Overload protection
On/off control by external trigger
Internal UVLO
Low standby current (typical 90uA)
Soft start circuit

Показывать

KA7552A Даташит PDF

6 страницы, 177 КБ

06/25/2004
