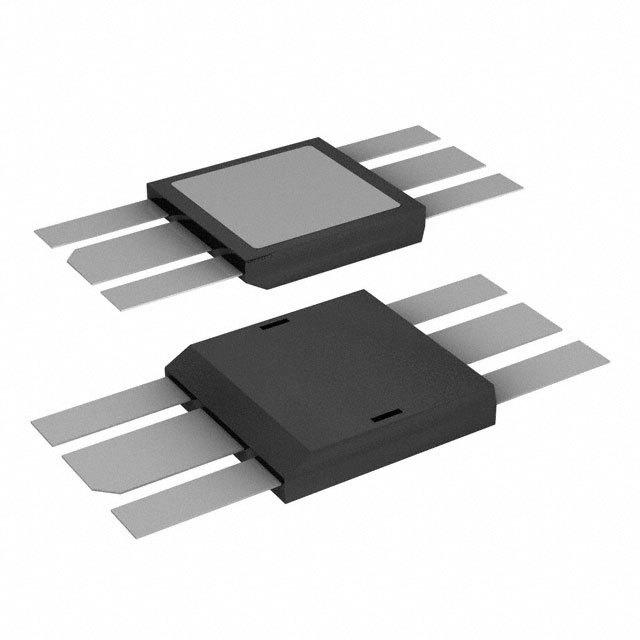

IXRFD630

IXYS Semiconductor

RF MOSFET Driver, Low Side, 8V to 30V Supply, 30A Peak Out, 21ns In/23ns Out Delay, DCB-6

Наличие: 172 шт.

Адрес доставки: Москва

Цена: ₽ 1,828.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

IXYS Semiconductor

ЧипСити Номер продукта:

CC49847306

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IXRFD630 характеристики

Атрибут	Значение атрибута
Номенклатура	IXRFD630
Производитель	IXYS Semiconductor
ЧипСити Номер продукта	CC49847306
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SMD-6
Напряжение Питания (DC)	8.00V (min)
Время Нарастания/Спада	4 ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	30 A
Количество Стежков	6 Position
Рассеяние Мощности	100 W
Время Нарастания	4 ns
Время падения	4 ns
Время падения (Макс)	5.5 ns
Время падения (Макс)	5 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2000 mW
Напряжение питания	8V ~ 18V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	8 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IXRFD630 описание продукта

The IXRFD630 is a CMOS high speed, high-current Gate Driver, specifically designed to drive MOSFETs in class D and E HF RF applications as well as other applications requiring ultrafast rise and fall times or short minimum pulse widths. The IXRFD630 can source and sink 30A of peak current while producing voltage rise and fall times of less than 4ns and minimum pulse widths of 8ns. The input of the driver is compatible with TTL or CMOS and is fully immune to latch up over the entire operating range. Designed with small internal delays, cross conduction or current shoot-through is virtually eliminated. The features and wide safety margin in operating voltage and power make the IXRFD630 unmatched in performance and value. The surface mount IXRFD630 is packaged in a low inductance RF package incorporating advanced layout techniques to minimize stray lead inductances for optimum switching performance.
High Peak Output Current
Low Output Impedance
Low Quiescent Supply Current
Low Propagation Delay
High Capacitive Load Drive Capability
Wide Operating Voltage Range
High Power Surface Mount Design, Simplifying Mechanical Assembly of System
Lowered Mechanical Stress ensures device floats on thermal compound, no induced package stress
Economical high power mounting since mounting configuration don"t need machining of PCB or clamping
ESD sensitive device, take proper precaution while handling the device, operating device outside of Absolute Maximum Ratings may cause permanent damage.
