ISO7421EDR Купить - TI Изолятор интерфейса

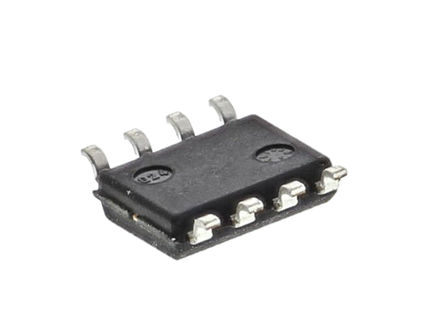

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO7421EDR

Digital Isolator 2CH 50Mbps 8Pin SOIC T/R

Наличие: 1,216 шт.

Адрес доставки: Москва

Цена: ₽ 675.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2612208

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7421EDR характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7421EDR
Производитель	TI
ЧипСити Номер продукта	CC2612208
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.30 V, 5.00 V
Рабочее Напряжение	3V ~ 5.5V
Время Нарастания/Спада	1.8ns, 1.7ns
Количество Каналов	2 Channel
Скорость Передачи Данных	50.0 Mbps
Напряжение Изоляции	2500 Vrms
Защита от Перегрева	No
Время падения (Макс)	2 ns
Время падения (Макс)	2 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	3.3 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

ISO7421EDR описание продукта

Description
ISO742x provide galvanic isolation up to 2500 VRMS for 1 minute per UL and 4242 VPK per VDE. These devices have two isolated channels. Each channel has a logic input and output buffer separated by a silicon dioxide (SiO2) insulation barrier. Used in conjunction with isolated power supplies, these devices prevent noise currents on a data bus or other circuit from entering the local ground and interfering with or damaging sensitive circuitry. ISO7420 has both channels in the same direction while ISO7421 has the two channels in opposite direction. In case of input power or signal loss, default output is "low" for devices with suffix "F" and "high" for devices without suffix "F". ISO742x have no integrated noise filter and thus have fast propagation delays.
Features
• Signaling Rate > 50 Mbps
• Default Output "High" and "Low" Options
• Low Power Consumption: Typical ICC per Channel (3.3-V Supplies):
– ISO7420: 1.4 mA at 1 Mbps, 2.5 mA at 25 Mbps
– ISO7421: 1.8 mA at 1 Mbps, 2.8 mA at 25 Mbps
• Low Propagation Delay: 7 ns Typical
• Low Pulse Skew: 200 ps Typical
• Wide TA Range Specified: –40°C to 125°C
• 50-KV/μs Transient Immunity, Typical
• Isolation Barrier Life: > 25 Years
• Operates from 3-V to 5.5-V Supply Levels
• 3.3-V and 5-V Level Translation
• Narrow Body SOIC-8 Package
• Safety and Regulatory Approvals:
– 4242 VPK Isolation per DIN V VDE V 0884-10 and DIN EN 61010-1
– 2500 VRMS Isolation for 1 minute per UL 1577
– CSA Component Acceptance Notice 5A, IEC 60950-1 and IEC 61010-1 Standards
– CQC Certification per GB4943.1-2011
Applications
• Opto-Coupler Replacement in:
– Industrial FieldBus
– ProfiBus
– ModBus
– DeviceNet™ Data Buses
– Servo Control Interface
– Motor Control
– Power Supplies
– Battery Packs
