ADS8505IDW Купить - TI Преобразователь AD

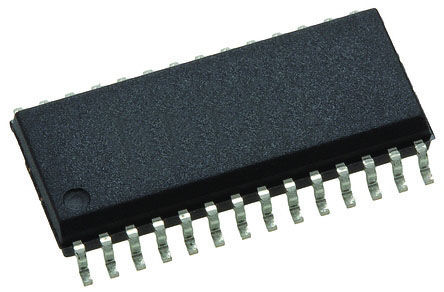

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS8505IDW

16Bit 250kHz CMOS Analog-to-Digital Converter w/Parallel Interface 2.5V Internal Reference 28-SOIC -40℃ to 85℃e

Наличие: 237 шт.

Адрес доставки:

Цена: ₽ 1,612.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC25910596

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS8505IDW характеристики

Атрибут	Значение атрибута
Номенклатура	ADS8505IDW
Производитель	TI
ЧипСити Номер продукта	CC25910596
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	SOIC-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.75V (min)
Ток Питания	12.0 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	16 Bit
Рассеяние Мощности	70 mW
Частота Выборки	250 ksps
Потребляемая Мощность	155 mW
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	18 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ADS8505IDW описание продукта

The ADS8505IDW is a complete 16-bit sampling Analog-to-digital Converter (ADC) using state-of-the-art CMOS structures. It contains capacitor-based, SAR A/D with S/H, reference, clock, interface for microprocessor use and 3-state output drivers. The ADC is specified at a 250kHz sampling rate over the full temperature range. Precision resistors provide an industry standard ±10V input range, while the innovative design allows operation from a single 5V supply with power dissipation under 100mW.
Pin-compatible With ADS7805 and 12-bit ADS8504/7804
Uses internal or external reference
Full parallel data output
Green product and no Sb/Br
