ISO7241CDW Купить - TI Изолятор интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

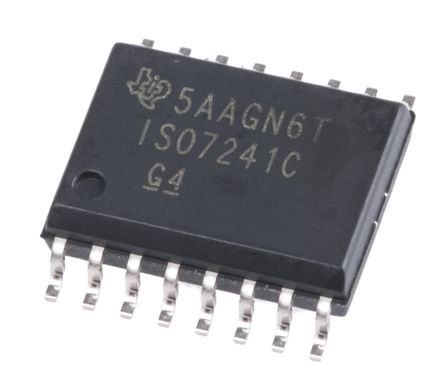

ISO7241CDW

Digital Isolator, 4Channel, 42ns, 2.8V, 5.5V, SOIC, 16Pins

Наличие: 91 шт.

Адрес доставки: Москва

Цена: ₽ 145.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8777093

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO7241CDW характеристики

Атрибут	Значение атрибута
Номенклатура	ISO7241CDW
Производитель	TI
ЧипСити Номер продукта	CC8777093
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.30 V, 5.00 V
Время Нарастания/Спада	2 ns
Ток Питания	18 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	220 mW
Скорость Передачи Данных	25.0 Mbps
Время Нарастания	2 ns
Напряжение Изоляции	2500 Vrms
Защита от Перегрева	No
Входной ток (мин)	10 μA
Максимальное прямое напряжение (Макс)	5.5 V
Время падения (Макс)	2 ns
Время падения (Макс)	2 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	220 mW
Напряжение питания	3.15V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.8 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO7241CDW описание продукта

The ISO7241CDW is a quad channel 25Mbps Digital Isolator with multiple channel configurations and output enable functions. This device has a logic input and output buffers separated by TI"s silicon dioxide isolation barrier. Used in conjunction with isolated power supplies, this isolator blocks high voltage, isolate grounds and prevent noise currents from entering the local ground and interfering with or damaging sensitive circuitry. The ISO7241 has three channels in the same direction and one channel in opposition. The C option devices have TTL input thresholds and a noise-filter at the input that prevents transient pulses from being passed to the output of the device. The M option devices have CMOS VCC/2 input thresholds and do not have the input noise-filter or the additional propagation delay. The isolator has an input disable function on pin 7 and a selectable high or low failsafe-output function with the CTRL pin.
4kV ESD protected
1ns Maximum low channel-to-channel output skew
2ns Maximum low pulse-width distortion
High electromagnetic immunity
1ns Typical Low jitter content
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

ISO7241CDW Даташит PDF

43 страницы, 1600 КБ

04/12/2016
