ISO1050DW Купить - TI CAN чип

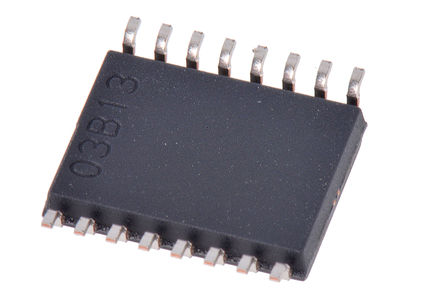

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISO1050DW

CAN 1Mbps 3.3V/5V 16Pin SOIC T/R

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 367.65

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2327868

Категория продукта:

CAN чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISO1050DW характеристики

Атрибут	Значение атрибута
Номенклатура	ISO1050DW
Производитель	TI
ЧипСити Номер продукта	CC2327868
Категория продукта	CAN чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Количество Стежков	16 Position
Скорость Передачи Данных	1.00 Mbps
Защита от Перегрева	Yes
Драйверы/пакет	1
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-55℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISO1050DW описание продукта

The ISO1050DW is a galvanically isolated CAN Transceiver that meets the specifications of the ISO11898-2 standard. The device has the logic input and output buffers separated by a silicon oxide (SiO2) insulation barrier that provides galvanic isolation of up to 5000VRMS for ISO1050DW. Used in conjunction with isolated power supplies, the device prevents noise currents on a data bus or other circuits from entering the local ground and interfering with or damaging sensitive circuitry. As a CAN transceiver, the device provides differential transmit capability to the bus and differential receive capability to a CAN controller at signalling rates up to 1 megabit per second (Mbps). The device is designed for operation in especially harsh environments and it features cross-wire, overvoltage and loss of ground protection from -27 to 40V and over-temperature shutdown, as well as -12 to 12V common-mode range.
Fail-safe outputs
150ns Typical low loop delay
50kV/µs Typical transient immunity
Bus-fault protection
Driver (TXD) dominant time-out function
VDE approval per DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 and DIN EN 61010-1
UL 1577 approved
CSA Approved for IEC 60950-1, IEC 61010-1, IEC 60601-1 3rd Ed (medical)
TUV 5kVRMS Reinforced insulation approval for EN/UL/CSA 60950-1 (ISO1050DW-only)
CQC Reinforced insulation per GB4843.1-2011 (ISO1050DW-Only)
Typical 25-year life at rated working voltage
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
