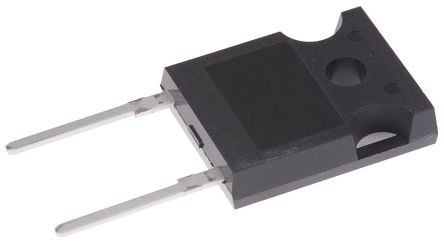

ISL9R3060G2

Fairchild

ISL9 Series Single 600V 30A 35ns Through Hole Stealth Diode - TO-247-2

Наличие: 442 шт.

Адрес доставки: Москва

Цена: ₽ 192.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC10341503

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISL9R3060G2 характеристики

Атрибут	Значение атрибута
Номенклатура	ISL9R3060G2
Производитель	Fairchild
ЧипСити Номер продукта	CC10341503
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	2 Pin
Корпус/Пакет	TO-247-2
Номинальное Напряжение (DC)	600 V
Номинальный Ток	30.0 A
Ёмкость	120 pF
Выходной Ток	≤30.0 A
Напряжение в Прямом Направлении	2.4V @30A
Полярность	Standard
Тепловое Сопротивление	0.75℃/W (RθJC)
Обратное время восстановления	45 ns
Прямой ток	30 A
Максимальный ток перенапряжения (Ifsm)	325 A
Максимальное прямое напряжение (Макс)	2.4 V
Прямой ток (макс)	30 A
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Температура соединения (Макс)	175 ℃
Длина	15.8 mm
Ширина	4.82 mm
Высота	20.8 mm
Рабочая Температура	-55℃ ~ 175℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ISL9R3060G2 описание продукта

The ISL9R3060G2 is a STEALTH™ Diode optimized for low loss performance in high frequency hard switched applications. The STEALTH™ family exhibits low reverse recovery current (Irr) and exceptionally soft recovery under typical operating conditions. This device is intended for use as a free-wheeling or boost diode in power supplies and other power switching applications. The low Irr and short ta phase reduce loss in switching transistors. The soft recovery minimizes ringing, expanding the range of conditions under which the diode may be operated without the use of additional snubber circuitry. Consider using the STEALTH™ diode with an SMPS IGBT to provide the most efficient and highest power density design.
Avalanche energy rated
High reliability
36ns at IF = 30A Stealth recovery (trr)

Показывать

ISL9R3060G2 Даташит PDF

8 страницы, 499 КБ

05/20/2004
