ISL8200MIRZ Купить - Intersil Преобразователь DC/DC

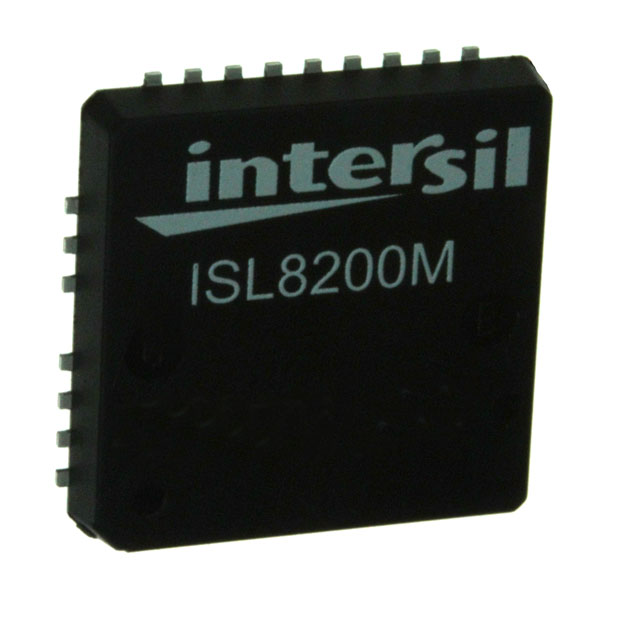

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ISL8200MIRZ

Intersil

Module DC-DC 1Out 0.6V to 6V 10A 23Pin QFN EP

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 1,284.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC122297093

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ISL8200MIRZ характеристики

Атрибут	Значение атрибута
Номенклатура	ISL8200MIRZ
Производитель	Intersil
ЧипСити Номер продукта	CC122297093
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	23 Pin
Корпус/Пакет	QFN-23
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.6V ~ 6V
Выходной Ток	10 A
Количество Стежков	23 Position
Частота Переключения	700 kHz
Максимальное входное напряжение	20 V
Входное напряжение (мин)	4.5 V
Выходное напряжение (Макс)	6 V
Выходное напряжение (мин)	600 mV
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	3V ~ 20V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ISL8200MIRZ описание продукта

The ISL8200M is a simple and easy to use high power, current-sharing DCDC power module for
DatacomTelecomFPGA power hungry applications. All that is needed is the ISL8200M, a few passive components and one VOUTsetting resistor to have a complete 10A design ready for market.
Features
• Complete Switch Mode Power Supply in One Package
• Patented Current Share Architecture Reduces Layout Sensitivity When Modules are Paralleled
• Programmable Phase Shift (1 to 6 phase)
• Extremely Low Profile (2.2mm height)
• Input Voltage Range +3.0 V to +20V at 10A, Current Share up to 60A
• A Single Resistor Sets VOUTfrom +0.6V to +6V
• Output Overvoltage, Overcurrent and Over-Temperature, Built-in Protection and Undervoltage indication
