IRL530NSPBF Купить - Infineon Труба MOS

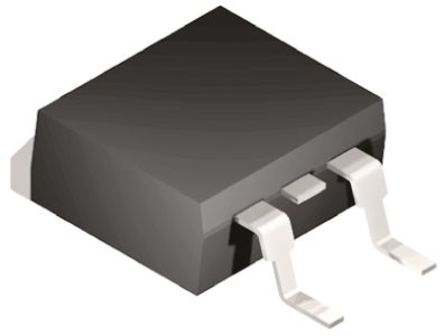

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IRL530NSPBF

Infineon

D2PAK N-CH 100V 17A

Наличие: 455 шт.

Адрес доставки: Москва

Цена: ₽ 90.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC13066870

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IRL530NSPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IRL530NSPBF
Производитель	Infineon
ЧипСити Номер продукта	CC13066870
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Номинальная Мощность	3.8 W
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.1 Ω
Полярность	N-Channel
Рассеяние Мощности	79 W
Пороговое Напряжение	2 V
Напряжение Сток-исток (Vds)	100 V
Непрерывный Ток Стока (Ids)	17A
Время Нарастания	53 ns
Входная емкость (Ciss)	800pF @25V(Vds)
Время падения	26 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	3800 mW
Длина	10.67 mm
Ширина	9.65 mm
Высота	4.83 mm
Рабочая Температура	-55℃ ~ 175℃ (TJ)
Жизненный Цикл Продукта	Obsolete
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

IRL530NSPBF описание продукта

The IRL530NSPBF is a HEXFET® single N-channel Power MOSFET utilizes advanced processing techniques to achieve the lowest possible ON-resistance per silicon area. This benefit combined with the fast switching speed and ruggedized device design, provides an extremely efficient and reliable operation. The surface-mount power package capable of accommodating die sizes up to HEX-4. It provides the highest power capability and the lowest possible ON-resistance in any existing surface-mount package. It is suitable for high current applications because of its low internal connection resistance and can dissipate up to 2W in a typical surface-mount application.
Advanced process technology
Fast switching
Fully avalanche rating
Low static drain-to-source ON-resistance
Dynamic dV/dt rating
Logic level

Показывать

IRL530NSPBF Даташит PDF

11 страницы, 461 КБ

07/21/2004
