IR1166STRPBF Купить - Infineon Драйвер FET

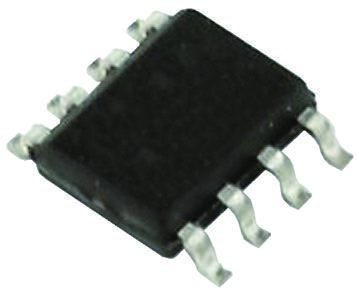

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IR1166STRPBF

Infineon

Buffer/Inverter Based MOSFET Driver, 4A, PDSO8, ROHS COMPLIANT, MS-012AA, SOIC-8

Наличие: 5,311 шт.

Адрес доставки: Москва

Цена: ₽ 142.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC85806093

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IR1166STRPBF характеристики

Атрибут	Значение атрибута
Номенклатура	IR1166STRPBF
Производитель	Infineon
ЧипСити Номер продукта	CC85806093
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	11.3V (min)
Время Нарастания/Спада	21ns, 10ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	200 V
Количество Стежков	8 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	11.4V ~ 18V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	11.3 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-25℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

IR1166STRPBF описание продукта

The IR1166STRPBF is a SMARTRECTIFIER™ secondary side Driver IC designed to drive N-Channel power MOSFETs used as synchronous rectifiers in isolated flyback converters. The IC can control one or more paralleled N-MOSFETs to emulate the behaviour of Schottky diode rectifiers. The drain to source voltage is sensed differentially to determine the polarity of the current and turn the power switch ON and OFF in proximity of the zero current transition. Ruggedness and noise immunity are accomplished using an advanced blanking scheme and double-pulse suppression which allow reliable operation in continuous, discontinuous and critical current mode operation and both fixed and variable frequency modes.
Secondary side high speed SR controller
DCM, CrCM and CCM flyback topologies
Anti-bounce logic and UVLO protection
Micropower start-up and ultra low quiescent current
50ns Turn-OFF propagation delay
Direct sensing of MOSFET drain voltage
Minimal component count
Simple design
