INA125UA Купить - TI Усилитель прибора

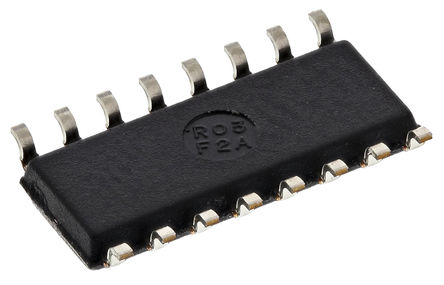

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

INA125UA

TEXAS INSTRUMENTS INA125UA Instrument Amplifier, 1, 500V, 0.02V/ s, 150kHz, 1.35V to 18V, SOIC

Наличие: 142 шт.

Адрес доставки: Москва

Цена: ₽ 507.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6857600

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

INA125UA характеристики

Атрибут	Значение атрибута
Номенклатура	INA125UA
Производитель	TI
ЧипСити Номер продукта	CC6857600
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	36.0V (max)
Ток Питания	460 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	114 dB
Ток Покоя	460 µA
Ширина Ленты	150 kHz
Скорость Нарастания	20.0 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	150 kHz
Усиление	10.0 kdB
Входное Напряжение Смещения	500 µV
Входной Ток Смещения	10 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	150 kHz
Gain Bandwidth	4.5 kHz
Минимальный диапазон CMRR	72 dB
Напряжение питания (Макс)	30V ~ 50V
Напряжение питания (мин)	2.7 V
Длина	9.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

INA125UA описание продукта

The INA125UA is a low power high accuracy Instrumentation Amplifier with a precision voltage reference. It provides complete bridge excitation and precision differential-input amplification on a single integrated circuit. A single external resistor sets any gain from 4 to 10000. The INA125 is laser-trimmed for low offset voltage 250µV, low offset drift 2µV/°C and high common-mode rejection (100dB at G=100). It operates on dual ±1.35 to ±18V supplies. The voltage reference is externally adjustable with pin selectable voltage, allowing use with a variety of transducers. The reference voltage is accurate to ±0.5% maximum with ±35ppm/°C maximum drift. Sleep mode allows shutdown and duty cycle operation to save power.
20nA Maximum input bias current
±2µV/°C Low offset drift
Inputs protected to ±40V
460µA Low quiescent current
38nV/√Hz at f=1kHz Low noise
Sleep mode
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.
