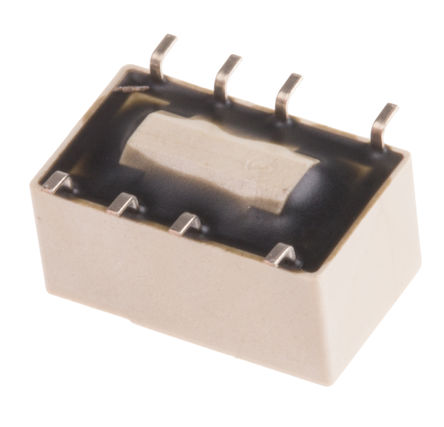

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IM26GR

TE Connectivity

Signal Relay 12VDC 2A DPDT (10mm 7.5mm 5.65mm) SMD Automotive

Наличие: 2,515 шт.

Адрес доставки: Москва

Цена: ₽ 310.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC40493143

Категория продукта:

Промышленные/Универсальные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IM26GR характеристики

Атрибут	Значение атрибута
Номенклатура	IM26GR
Производитель	TE Connectivity
ЧипСити Номер продукта	CC40493143
Категория продукта	Промышленные/Универсальные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DIP
Частота	900 MHz
Номинальный Ток	2 A
Сопротивление Изоляции	>1000 MΩ
Тип Контактов	DPDT
Контактное Сопротивление	50.0 mΩ
Потребляемая Мощность	50 mW
Напряжение Катушки	12 VDC
Ток Катушки	4.17 mA
Мощность Катушки (DC)	140 mW
Сопротивление Катушки	2.88 kΩ
Текущий рейтинг (Макс)	2 A
Напряжение катушки (DC)	12 V
Мощность катушки	50 mW
Максимальный Ток Переключения	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	12 VDC
Максимальное контактное сопротивление (макс.)	<50 mΩ
Длина	10 mm
Высота	5.65 mm
Материал Контакта	Gold Plating
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
HTS кодекс	8536410050
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IM26GR описание продукта

The IM series from TE Connectivity are signal relays. These are slim line, low profile, electromechanical power relay with 5.65mm height and typically used in miniature equipments. The IM series relays are available in several models such as standard and high dielectric, high current and high contact stability relays. It offers high dielectric and surge capability up to 2500Vrms between open contacts and 3000Vrms between coil and contacts.
DPDT contact form
Switching capacity of 2A, 5A at 220VDC and 250VAC based on models
Switching power is 60W
Monostable, bistable versions available
Coil voltage ranges from 1.5 to 24VDC
UL standard approved
High mechanical shock resistance up to 300g functional
Low coil power consumption
Through hole and SMD terminals available
