IM03TS Купить - TE Connectivity Промышленные/Универсальные Реле

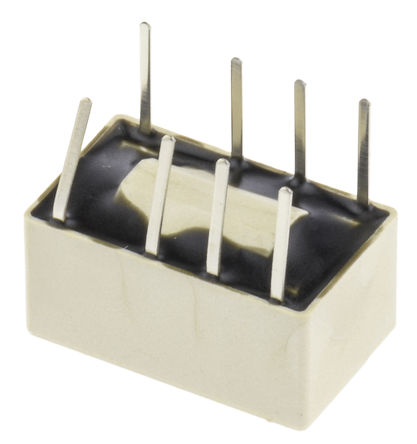

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IM03TS

TE Connectivity

Signal Relay 5VDC 2A DPDT (( 10mm 6mm 5.65mm)) Through Hole Automotive

Наличие: 8,124 шт.

Адрес доставки: Москва

Цена: ₽ 134.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC19212996

Категория продукта:

Промышленные/Универсальные Реле

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IM03TS характеристики

Атрибут	Значение атрибута
Номенклатура	IM03TS
Производитель	TE Connectivity
ЧипСити Номер продукта	CC19212996
Категория продукта	Промышленные/Универсальные Реле
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP
Номинальный Ток	2 A
Сопротивление Изоляции	>1000 MΩ
Входное Напряжение (DC)	5.00 V
Тип Контактов	DPDT
Потребляемая Мощность	140 mW
Номинальный Ток Контактов	2 A
Напряжение Катушки	5 VDC
Ток Катушки	28 mA
Напряжение Катушки (AC)	5 V
Мощность Катушки (DC)	140 mW
Сопротивление Катушки	178 Ω
Ток Переноса	2.00 A
Текущий рейтинг (Макс)	2 A
Напряжение катушки (DC)	5 V
Мощность катушки	140 mW
Максимальная входная мощность	60W, 62.5VA
Максимальный Ток Переключения	2 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	5 VDC
Максимальное контактное сопротивление (макс.)	<50 mΩ
Длина	10 mm
Ширина	6 mm
Высота	5.65 mm
Материал Контакта	Palladium, Ruthenium, Gold
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ELV Комплаенс	Compliant
HTS кодекс	8536490099
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IM03TS описание продукта

The IM series from TE Connectivity are signal relays. These are slim line, low profile, electromechanical power relay with 5.65mm height and typically used in miniature equipments. The IM series relays are available in several models such as standard and high dielectric, high current and high contact stability relays. It offers high dielectric and surge capability up to 2500Vrms between open contacts and 3000Vrms between coil and contacts.
DPDT contact form
Switching capacity of 2A, 5A at 220VDC and 250VAC based on models
Switching power is 60W
Monostable, bistable versions available
Coil voltage ranges from 1.5 to 24VDC
UL standard approved
High mechanical shock resistance up to 300g functional
Low coil power consumption
Through hole and SMD terminals available

Показывать

IM03TS Даташит PDF

6 страницы, 2633 КБ

09/27/2017
