IL300 Купить - VISHAY Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

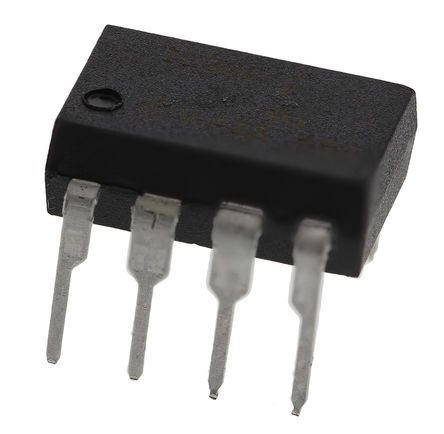

IL300

VISHAY

Optocoupler DC-IN 1CH Linear Photovoltaic DC-OUT 8Pin PDIP-8A

Наличие: 256 шт.

Адрес доставки:

Цена: ₽ 259.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

VISHAY

ЧипСити Номер продукта:

CC433783

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IL300 характеристики

Атрибут	Значение атрибута
Номенклатура	IL300
Производитель	VISHAY
ЧипСити Номер продукта	CC433783
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Номинальное Напряжение (DC)	1.25 V
Выходное Напряжение	500 mV
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.25 V
Входной Ток	60 mA
Рассеяние Мощности	0.21 W
Время Нарастания	1.75 µs
Ширина Ленты	200 kHz
Напряжение Изоляции	5300 Vrms
Усиление	1.65 dB
Прямой ток	60 mA
Выходное напряжение (Макс)	500 mV
Входной ток (мин)	60 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.5 V
Прямой ток (макс)	60 mA
Время падения	1.75 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	210 mW
Рабочая Температура	-55℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IL300 описание продукта

The IL300 is a Linear Optocoupler consists of an AlGaAs IRLED irradiating an isolated feedback and an output PIN photodiode in a bifurcated arrangement. The feedback photodiode captures a percentage of the LEDs flux and generates a control signal that can be used to servo the LED drive current. This technique compensates for the LEDs non-linear, time and temperature characteristics. The output PIN photodiode produces an output signal that is linearly related to the servo optical flux created by the LED. The time and temperature stability of the input-output coupler gain is insured by using matched PIN photodiodes that accurately track the output flux of the LED.
Couples AC and DC signals
0.01% Servo linearity
>200kHz Wide bandwidth
±0.005%/°C Typically high gain stability
Low input-output capacitance
<15mW Low power consumption
>0.4mm Internal insulation distance
