IGCM06F60GAXKMA1 Купить - Infineon Транзистор IGBT

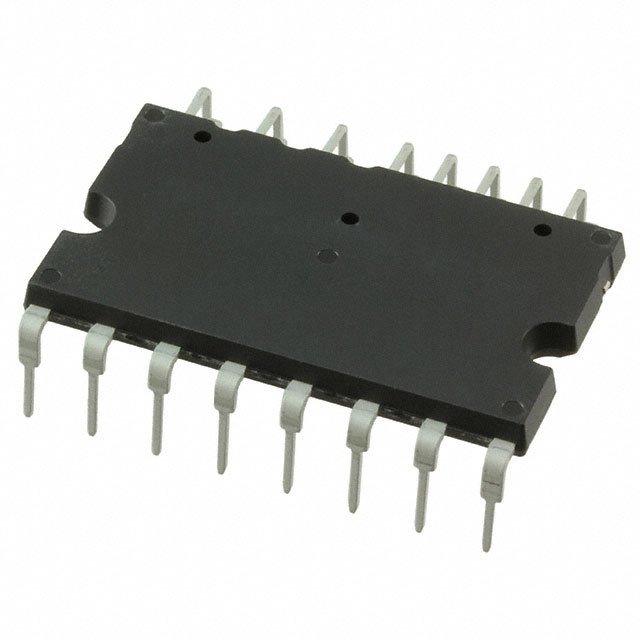

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

IGCM06F60GAXKMA1

Infineon

14V to 18.5V 24Pin MDIP Tube

Наличие: 303 шт.

Адрес доставки: Москва

Цена: ₽ 639.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC24769103

Категория продукта:

Транзистор IGBT

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

IGCM06F60GAXKMA1 характеристики

Атрибут	Значение атрибута
Номенклатура	IGCM06F60GAXKMA1
Производитель	Infineon
ЧипСити Номер продукта	CC24769103
Категория продукта	Транзистор IGBT
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	MDIP-24
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	600 V
Выходной Ток	6 A
Количество Стежков	24 Position
Рассеяние Мощности	23.6 W
Напряжение Изоляции	2000 Vrms
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	23.6 W
Напряжение питания (Макс)	18.5 V
Напряжение питания (мин)	13.5 V
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

IGCM06F60GAXKMA1 описание продукта

The IGCM06F60GAXKMA1 from Infineon is a Control Integrated POwer System (CIPOS) mini transfer moulded intelligent power module. This dual in-line intelligent power module (3Φ -bridge 600V/6A) achieves cost efficiency and it is designed specifically for home appliance and low power industrial application. The CIPOS module family offers the chance for integrating various power and control components to increase reliability, optimize PCB size and system costs. It is designed to control three phase AC motors and permanent magnet motors in variable speed drives for applications like an air conditioning, refrigerator and washing machine. The package concept is specially adapted to power applications which need good thermal conduction and electrical isolation but also EMI save control and overload protection. TRENCHSTOP IGBTs and anti parallel diodes are combined with an optimized SOI gate driver for excellent electrical performance.
IGCM06F60GA, SP001247004
1mA collector emitter leakage current at VCE = 600V and 600V repetitive peak reverse voltage
Based on reverse conducting IGBT technology, integrated bootstrap circuit, UL1577 certificated
Allowable negative VS potential up to -11V for signal transmission at VBS=15V
Rugged 3-phase SOI gate driver technology with stability against transient and negative voltage
Low side emitter pins accessible for all phase, current monitoring (open emitter)
3 phase open emitter configuration, Pmot of 800W at 10KHz and rated current of 6A
400V DC link supply voltage of P-N and 13.5V to 18.5V high side floating supply voltage (VB vs. VS)
Undervoltage lockout, overcurrent protection, cross conduction prevention
14V to 18.5V low side supply voltage, ±1V/µs control supply variation, built-in NTC
1.6V collector emitter saturation voltage and 1.75V emitter collector forward voltage at TJ = 25°C
