ICM7556IPDZ Купить - Intersil Деталь тактового сигнала

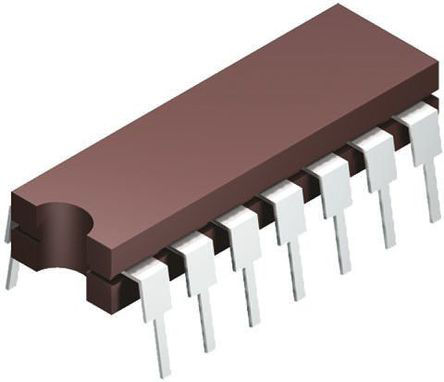

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICM7556IPDZ

Intersil

INTERSIL ICM7556IPDZ Timer, Oscillator & Pulse Generator IC, CMOS RC Timer, 1MHz, Astable, Monostable, 2V to 18V, DIP-14

Наличие: 933 шт.

Адрес доставки: Москва

Цена: ₽ 74.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC46146080

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICM7556IPDZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICM7556IPDZ
Производитель	Intersil
ЧипСити Номер продукта	CC46146080
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Частота	1 MHz
Напряжение Питания (DC)	2.00V (min)
Номинальный Ток	60.0 A
Количество Выходных Интерфейсов	1 Output
Ток Питания	120 µA
Количество Стежков	14 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	2V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	2 V
Длина	19.68 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ICM7556IPDZ описание продукта

The ICM7556IPDZ is a CMOS RC Timer provides significantly improved performance over the standard SE/NE555/6 and 355 timers, while at the same time being direct replacements for those devices in most applications. Improved parameters include low supply current, wide operating supply voltage range, low THRESHOLD, TRIGGER and RESET currents, no crowbarring of the supply current during output transitions, higher frequency performance and no requirement to decouple control voltage for stable operation. Specifically, the ICM7556 are stable controllers capable of producing accurate time delays or frequencies. The ICM7556 is a dual ICM7555, with the two timers operating independently of each other, sharing only V+ and GND. In the one shot mode, the pulse width of each circuit is precisely controlled by one external resistor and capacitor.
Exact equivalent in most cases for SE/NE555/556 or TLC555/556
120µA Low supply current
20pA Extremely low input currents
0.005%/°C at +25°C temperature stability
Normal reset function no crowbarring of supply during output transition
Can be used with higher impedance timing elements than regular 555/6 for longer RC time constants
Timing from microseconds through hours
Operates in both astable and monostable modes
Adjustable duty cycle
High output source/sink driver can drive TTL/CMOS
Outputs have very low offsets, HI and LO
ESD sensitive device, take proper precaution while handling the device.
