ICL7650SCPDZ Купить - Intersil Операционный усилитель

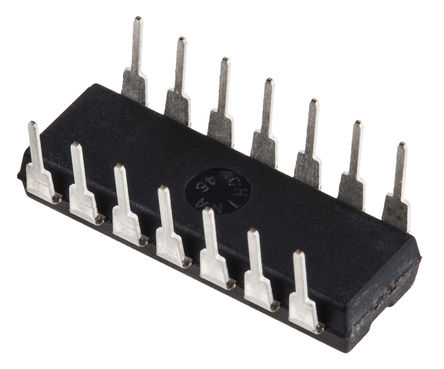

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICL7650SCPDZ

Intersil

INTERSIL ICL7650SCPDZ Operational Amplifier, Single, 1 Amplifier, 2MHz, 2.5V/µs, 4.5V to 16V, DIP, 14Pins

Наличие: 442 шт.

Адрес доставки: Москва

Цена: ₽ 350.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC23831814

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL7650SCPDZ характеристики

Атрибут	Значение атрибута
Номенклатура	ICL7650SCPDZ
Производитель	Intersil
ЧипСити Номер продукта	CC23831814
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Ток Питания	2 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	14 Position
Коэффициент Ослабления Синфазного Сигнала	120 dB
Ширина Ленты	2 MHz
Скорость Нарастания	2.50 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	2 MHz
Защита от Перегрева	No
Входное Напряжение Смещения	700 µV
Входной Ток Смещения	4 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Gain Bandwidth	2 MHz
Минимальный диапазон CMRR	120 dB
Напряжение питания	4.5V ~ 16V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	4.5 V
Длина	19.68 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

ICL7650SCPDZ описание продукта

The ICL7650SCPDZ is a 2MHz Super Chopper-stabilized Operational Amplifier offers exceptionally low input offset voltage and is extremely stable with respect to time and temperature. It is a direct replacement for the industry-standard ICL7650 offering improved input offset voltage, lower input offset voltage temperature coefficient, reduced input bias current and wider common mode voltage range. All improvements are highlighted in bold italics in the Electrical Characteristics section. Critical parameters are guaranteed over the entire commercial temperature range. Intersil"s unique CMOS chopper-stabilized amplifier circuitry is user-transparent, virtually eliminating the traditional chopper amplifier problems of intermodulation effects, chopping spikes and over range lockup.
Guaranteed maximum input offset voltage for all temperature ranges
Low long-term and temperature drifts of input offset voltage
10pA Guaranteed max input bias current
Extremely wide common-mode voltage range +3.5 to -5V
2mA Reduced supply current
Guaranteed minimum output source/sink current
150dB Extremely high gain
140dB Extremely high CMRR and PSRR
Unity-gain compensated
Clamp circuit to avoid overload recovery problems and allow comparator use
Extremely low chopping spikes at input and output
Improved, direct replacement for industry-standard ICL7650 and other second-source parts
ESD sensitive device, take proper precaution while handling the device.

Показывать

ICL7650SCPDZ Даташит PDF

13 страницы, 321 КБ

04/05/1999

просматривать

ICL7650SCPDZ Другие Даташит

13 страницы, 323 КБ

04/05/1999

просматривать

ICL7650SCPDZ Файл уведомления

4 страницы, 87 КБ

10/24/2012

просматривать
