HMC633LC4

ADI

ANALOG DEVICES HMC633LC4 RF Amplifier IC, 28dB Gain / 7dB Noise, 5.5GHz to 17GHz, 5V, HQFN-24

Наличие: 1,288 шт.

Адрес доставки: Москва

Цена: ₽ 9,930.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1501959

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HMC633LC4 характеристики

Атрибут	Значение атрибута
Номенклатура	HMC633LC4
Производитель	ADI
ЧипСити Номер продукта	CC1501959
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Количество Выводов	24 Pin
Корпус/Пакет	TFCQFN-24
Частота	5.5GHz ~ 17GHz
Напряжение Питания (DC)	5.00V (max)
Ток Питания	180 mA
Количество Каналов	1 Channel
Количество Стежков	24 Position
Рассеяние Мощности	0.99 W
Усиление	30 dB
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	990 mW
Напряжение питания	5 V
Напряжение питания (Макс)	5 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

HMC633LC4 описание продукта

Product Details

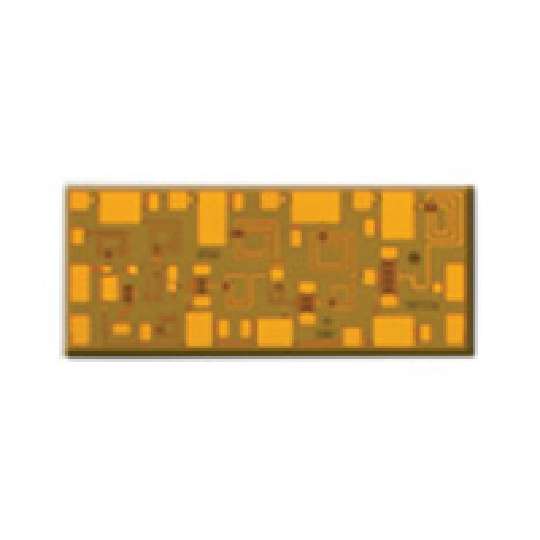

The HMC633LC4 is a GaAs PHEMT MMIC Driver Amplifier in a leadless 4x4 mm ceramic surface mount package which operates between 5.5 and 17 GHz. The amplifier provides up to 30 dB of gain, +30 dBm Output IP3, and +23 dBm of output power at 1 dB gain compression, while requiring 180 mA from a +5V supply.
The HMC633LC4 is an ideal driver amplifier for microwave radio applications from 5.5 to 17 GHz and may be biased at +5V, 130 mA to provide 2 dB lower gain with improved PAE. The amplifier’s I/Os are DC blocked and matched to 50 Ohms with no external matching required.
**Applications**
Point-to-Point Radios
Point-to-Multi-Point Radios & VSAT
LO Driver for Mixers
Military & Space
### Features and Benefits
Gain: 30 dB
P1dB: +23 dBm
Saturated Power:
+23.8 dBm @ 24% PAE
Supply Voltage: +5V @180 mA
50 Ohm Matched Input/Output
24 Lead Ceramic 4x4mm
SMT Package: 16mm²

Показывать

HMC633LC4 Даташит PDF

HMC633LC4 Другие Даташит

16 страницы, 805 КБ

07/21/2016

просматривать

HMC633LC4 Примечание по применению

9 страницы, 190 КБ

05/16/2012

просматривать
