HMC1020LP4E Купить - ADI Радиочастотный детектор

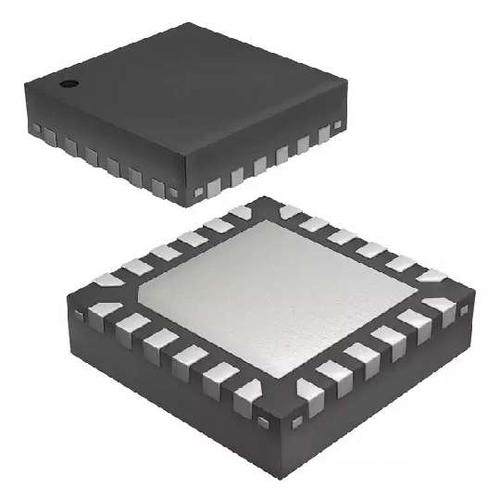

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HMC1020LP4E

ADI

RF Detector 100MHz to 3900MHz 7dBm 24Pin QFN EP T/R

Наличие: 5,628 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 912.84

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC2114792

Категория продукта:

Радиочастотный детектор

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

HMC1020LP4E характеристики

Атрибут	Значение атрибута
Номенклатура	HMC1020LP4E
Производитель	ADI
ЧипСити Номер продукта	CC2114792
Жизненный Цикл Продукта	Active
Категория продукта	Радиочастотный детектор
Даташит
3D модель	3D модель
Количество Выводов	24 Pin
Корпус/Пакет	QFN-24
Частота	0Hz ~ 3.9GHz
Ток Питания	58 mA
Количество Стежков	24 Position
Рассеяние Мощности	1390 mW
Тепловое Сопротивление	28.68 ℃/W
Максимальная входная мощность	7 dBm
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1390 mW
точность	±1 dB
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

HMC1020LP4E описание продукта

Product Details
The HMC1020LP4E Power Detector is designed for RF power measurement and control applications for frequencies up to 3.9 GHz. The detector provides an accurate RMS representation of any broadband, single-ended RF/IF input signal. The output is a temperature compensated, monotonic representation of real signal power, measured with an input sensing range of 72 dB.
The HMC1020LP4E is ideally suited to those wide bandwidth, wide dynamic range applications requiring repeatable measurement of real signal power, especially where RF/IF wave shape and/or crest factor change with time.
The integration bandwidth of the HMC1020LP4E is digitally programmable with the use of input pins SCI1-4 over a range of more than 3 decades. This allows the user to dynamically set the operation bandwidth and also permits the detection of different types of modulations on the same platform.
HMC1020LP4E features an internal op-amp at output stage, which provides for slope / intercept adjustments and enables controller application.
Typical Applications
Log –> Root-Mean-Square
(RMS) Conversion
Tx/Rx Signal Strength
Indication (TSSI / RSSI)
RF Power Amplifier Efficiency Control
Receiver Automatic Gain Control
Transmitter Power Control
### Features and Benefits
Broadband Single-Ended RF Input
±1 dB Detection Accuracy to 3.9 GHz
Input Dynamic Range:
-65 dBm to +7 dBm
RF Signal Wave Shape
& Crest Factor Independent
Digitally Programmable
Integration Bandwidth
Excellent Temperature Stability
Power-Down Mode
24 Lead 4x4mm SMT Package: 16mm²
