HIP4080AIPZ Купить - Intersil Драйвер FET

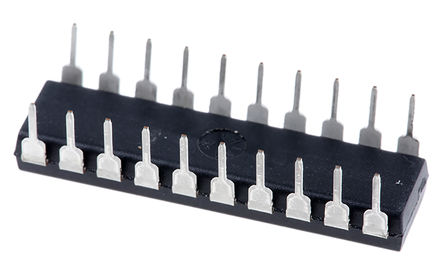

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HIP4080AIPZ

Intersil

MOSFET DRVR 5.1V 2.5A 4Out Hi/Lo Side Full Brdg Inv/Non-Inv 20Pin PDIP

Наличие: 1,136 шт.

Адрес доставки: Москва

Цена: ₽ 392.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC27435565

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HIP4080AIPZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIP4080AIPZ
Производитель	Intersil
ЧипСити Номер продукта	CC27435565
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Частота	1 MHz
Напряжение Питания (DC)	9.50V (min)
Время Нарастания/Спада	10 ns
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	11.5 V
Выходной Ток	2.6 A
Количество Стежков	20 Position
Рассеяние Мощности	530 mW
Время Нарастания	10 ns
Выходной ток (Макс)	2.5 A
Время падения	10 ns
Время падения (Макс)	25 ns
Время падения (Макс)	25 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	530 mW
Напряжение питания	9.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	9.5 V
Длина	26.9 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

HIP4080AIPZ описание продукта

The HIP4080AIPZ is a high frequency medium voltage Full Bridge N-channel FET Driver IC. The HIP4080A includes an input comparator, used to facilitate the "hysteresis" and PWM modes of operation. Its HEN (high enable) lead can force current to freewheel in the bottom two external power MOSFETs, maintaining the upper power MOSFETs off. Since it can switch at frequencies up to 1MHz, the HIP4080A is well suited for driving voice coil motors, switching power amplifiers and power supplies. HIP4080A can also drive medium voltage brush motors and two HIP4080As can be used to drive high performance stepper motors, since the short minimum "on-time" can provide fine micro-stepping capability. Short propagation delays of approximately 55ns maximize control loop crossover frequencies and dead-times which can be adjusted to near zero to minimize distortion, resulting in precise control of the driven load.
Drives N-channel FET full bridge including high side chop capability
Bootstrap supply maximum voltage to 95VDC
Drives 1000pF load at 1MHz in free air at 50°C with rise and fall times of typically 10ns
User-programmable dead time
Charge-pump and bootstrap maintain upper bias supplies
DIS (Disable) pin pulls gates low
Input logic thresholds compatible with 5 to 15V logic levels
Very low power consumption
Under-voltage protection
ESD sensitive device, take proper precaution while handling the device.
