HCPL2631M Купить - ON Semiconductor

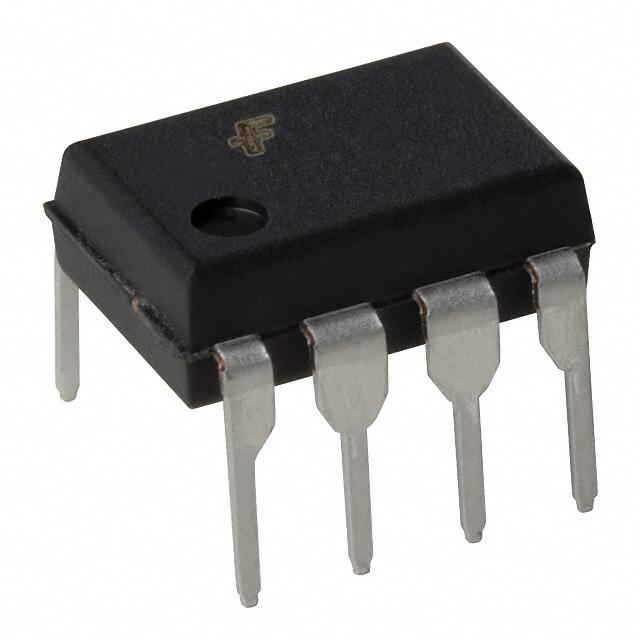

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCPL2631M

ON Semiconductor

Optocoupler Logic-Out DC-IN 2CH 8Pin PDIP Tube

Наличие: 954 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 89.93

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC64991467

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

HCPL2631M характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL2631M
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC64991467
Жизненный Цикл Продукта	Active
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Время Нарастания/Спада	30ns, 10ns
Количество Каналов	2 Channel
Напряжение в Прямом Направлении	1.45 V
Рассеяние Мощности	0.1 W
Время Нарастания	0.03 µs
Напряжение Изоляции	5000 Vrms
Прямой ток	30 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.7 V
Прямой ток (макс)	30 mA
Время падения	0.01 µs
Время падения (Макс)	0.01 µs
Время падения (Макс)	0.03 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Напряжение питания	4.5V ~ 5.5V
Рабочая Температура	-40℃ ~ 110℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL2631M описание продукта

The 6N137M, HCPL2601M, HCPL2611M single-channel and HCPL2630M, HCPL2631M dual-channel optocouplers consist of a 850 nm AlGaAS LED, optically coupled to a very high speed integrated photo-detector logic gate with a strobable output. This output features an open collector, permitting wired OR outputs. The coupled parameters are guaranteed over the temperature range of -40°C to +85°C. A maximum input signal of 5mA providew a minimum output sink current of 13mA (fan out of 8). An internal noise shield provides superior common-mode rejection of typically 10kV/µs. The HCPL2601M and HCPL2631M has a minimum CMR of 5kV/µs. The HCPL2611M has a minimum CMR of 10kV/µs.
Features
---
|
Very high speed – 10 MBit/s
Superior CMR – 10 kV/µs
Fan-out of 8 over -40°C to +85°C
Logic gate output
Strobable output
Wired OR-open collector
U.L. recognized (File # E90700, Vol. 2)

Показывать

HCPL2631M Даташит PDF

19 страницы, 665 КБ

08/18/2021

просматривать

HCPL2631M Другие Даташит

22 страницы, 714 КБ

просматривать

HCPL2631M Другие Даташит

3 страницы, 182 КБ

10/31/2014

просматривать

HCPL2631M Другие Даташит

2 страницы, 134 КБ

10/24/2017

просматривать

HCPL2631M Другие Даташит

2 страницы, 141 КБ

08/17/2017

просматривать

HCPL2631M Чертежные схемы

2 страницы, 63 КБ

07/20/2016

просматривать

HCPL2631M Чертежные схемы

2 страницы, 35 КБ

04/22/2015

просматривать
