HCPL-0611 Купить - AVAGO Technologies Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

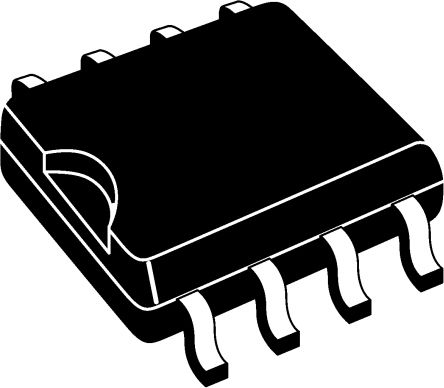

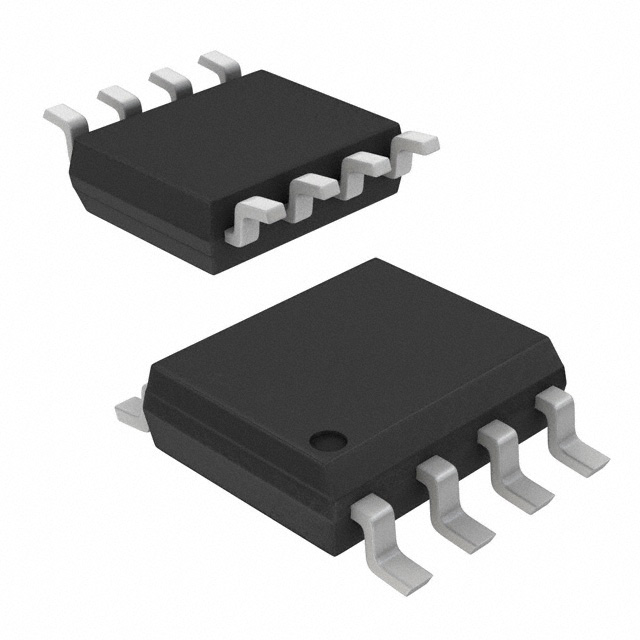

HCPL-0611

AVAGO Technologies

1Channel LOGIC OUTPUT OPTOCOUPLER, 10Mbps, SURFACE MOUNT, SOP-8

Наличие: 5,979 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 120.66

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

AVAGO Technologies

ЧипСити Номер продукта:

CC276701143

Категория продукта:

Оптопара/ оптоизолятор

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

HCPL-0611 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL-0611
Производитель	AVAGO Technologies
ЧипСити Номер продукта	CC276701143
Жизненный Цикл Продукта	Active
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC
Входное Напряжение (DC)	1.50 V
Выходное Напряжение	≤7.00 V
Выходной Ток	0.05 A
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.75 V
Рассеяние Мощности	0.085 W
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	24.0 ns
Напряжение Изоляции	3750 Vrms
Прямой ток	20 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	20 mA
Время падения	0.01 µs
Рассеиваемая Мощность (Макс)	85 mW
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

HCPL-0611 описание продукта

Description
The 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 are optically coupled gates that combine a GaAsP light emitting diode and an integrated high gain photo etector.
An enable input allows the detector to be strobed. The output of the detector IC is an open collector Schottky clamped transistor. The internal shield provides a guaranteed common mode transient immunity specification
up to 15,000 V/µs at Vcm = 1000 V.
This unique design provides maximum AC and DC circuit isolation while achieving TTL compatibility. The optocoupler AC and DC operational param e ters are guaranteed from -40 °C to +85 °C allowing troublefree system performance.
Features
• 15 kV/µs minimum Common Mode Rejection (CMR)
at Vcm= 1 kV for HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
• High speed: 10 MBd typical
• LSTTL/TTL compatible
• Low input current capability: 5 mA
• Guaranteed AC and DC performance over temperature: -40 °C to +85 °C
• Available in 8-Pin DIP, SOIC-8, widebody packages
• Strobable output (single channel products only)
• Safety approval
UL recognized - 3750 Vrms for 1 minute and 5000 Vrms for 1 minute per UL1577 CSA approved
