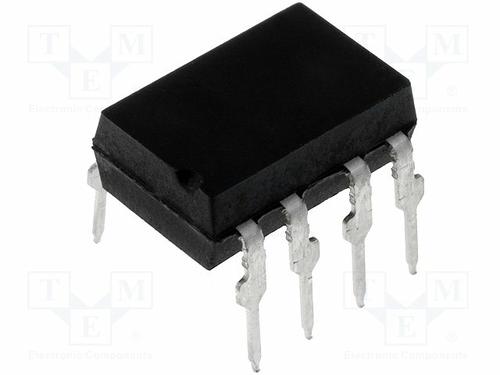

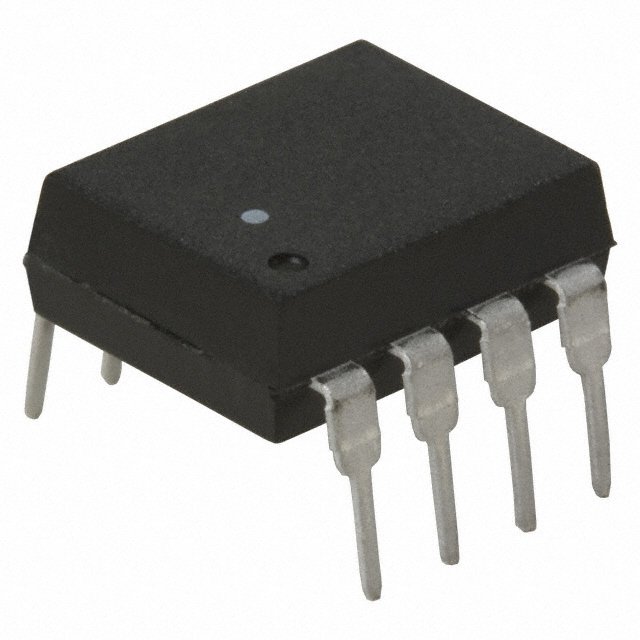

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCNW3120

AVAGO Technologies

Optocoupler Drive Push-Pull 1CH 30V 1500V 8Pin PDIP W

Наличие: 1,068 шт.

Адрес доставки: Москва

Цена: ₽ 358.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

AVAGO Technologies

ЧипСити Номер продукта:

CC149698744

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCNW3120 характеристики

Атрибут	Значение атрибута
Номенклатура	HCNW3120
Производитель	AVAGO Technologies
ЧипСити Номер продукта	CC149698744
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Входное Напряжение (DC)	1.60 V
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.95 V
Рассеяние Мощности	295 mW
Время Нарастания	100 ns
Напряжение Изоляции	5000 Vrms
Прямой ток	16 mA
Время падения	100 ns
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	40 ℃
Длина	11.15 mm
Ширина	9 mm
Высота	5.1 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

HCNW3120 описание продукта

Description
The HCPL-3120 contains a GaAsP LED while the HCPL-J312 and the HCNW3120 contain an AlGaAs LED. The LED is optically coupled to an integrated circuit with a power output stage. These optocouplers are ideally suited for driving power IGBTs and MOSFETs used in motor control inverter applications. The high operating voltage range of the output stage provides the drive voltages required by gate controlled devices.
Features
• 2.5 A maximum peak output current
• 2.0 A minimum peak output current
• 25 kV/µs minimum Common Mode Rejection (CMR) at VCM = 1500 V
• 0.5 V maximum low level output voltage (VOL) Eliminates need for negative gate drive
• ICC = 5 mA maximum supply current
• Under Voltage Lock-Out protection (UVLO) with hysteresis
• Wide operating VCC range: 15 to 30 Volts
• 500 ns maximum switching speeds
• Industrial temperature range: -40°C to 100°C
• SafetyApproval:
UL Recognized
3750 Vrms for 1 min. for HCPL-3120/J312
5000 Vrms for 1 min. for HCNW3120
CSA Approval
IEC/EN/DIN EN 60747-5-2 Approved
VIORM = 630 Vpeak for HCPL-3120 (Option 060)
VIORM = 891 Vpeak for HCPL-J312
VIORM = 1414 Vpeak for HCNW3120
Applications
• IGBT/MOSFET gate drive
• AC/Brushless DC motor drives
• Industrial inverters
• Switch mode power supplies
