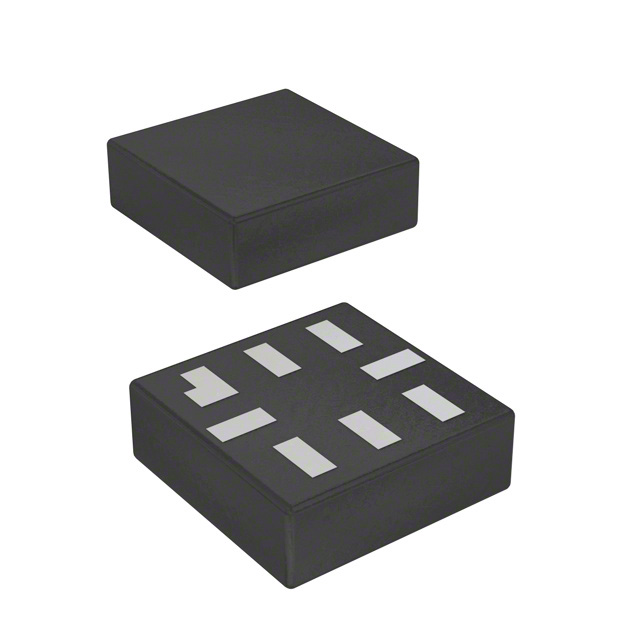

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FXMAR2102UMX

ON Semiconductor

Dual Supply 2Bit Voltage Translator/ Isolator for I2C Applications

Наличие: 8,873 шт.

Адрес доставки: Москва

Цена: ₽ 16.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC50387673

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FXMAR2102UMX характеристики

Атрибут	Значение атрибута
Номенклатура	FXMAR2102UMX
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC50387673
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	UQFN-8
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Количество Битов	2 Bit
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	1 Channel
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	1.4 mm
Ширина	1.2 mm
Высота	0.525 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FXMAR2102UMX описание продукта

The FXMAR2102 is a high-performance configurable dual-voltage-supply translator for bi-directional voltage translation over a wide range of input and output voltages levels. The FXMAR2102 also works in a push-pull environment.It is intended for use as a voltage translator between IC -Bus® compliant masters and slaves. Internal 10K pull-up resistors are provided.The device is designed so the A port tracks the V level and the B port tracks the V level. This allows for bi-directional A/B-port voltage translation between any two levels from 1.65V to 5.5V. V can be powered-up first. Internal power-down control circuits place the device in 3-state if either VThe two ports of the device have automatic directionsense capability. Either port may sense an input signal and transfer it as an output signal to the other port.
Features
---
|
Bi-Directional Interface between Any Two Levels: 1.65V to 5.5V
No Direction Control Needed
Internal 10K Pull-Up Resistors
System GPIO Resources Not Required when OE Tied to VCCA
I2C-Bus® Isolation
A/B Port VOL = 175mV (Typical), VIL = 150mV, IOL = 6mA
Open-Drain Inputs / Outputs
Works in Push Pull Environment
Accommodates Standard-Mode and Fast-Mode I2C-Bus Devices
Supports I2C Clock Stretching & Multi-Master
Fully Configurable: Inputs and Outputs Track VCC
Non-Preferential Power-Up; Either VCC Can Power-Up First
Outputs Switch to 3-State if Either VCC is at GND
Tolerant Output Enable: 5V
Packaged in 8-Terminal Leadless MicroPak™ (1.6mm x 1.6mm) and Ultrathin MLP (1.2mm x 1.4mm)
ESD Protection Exceeds:
ESD Protection Exceeds:
All Pins:4kV HBM ESD (per JESD22-A114)
B-Port:8kV HBM ESD (per vs. GND & vs. VCCB)
2kV CDM (per JESD22-C101)
