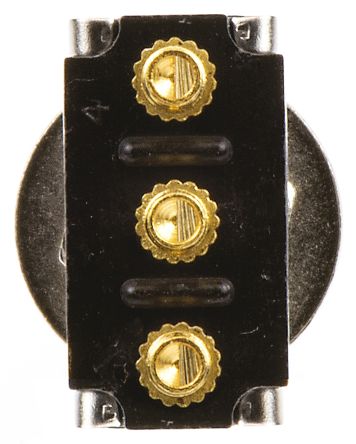

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FTD09G04

TE Connectivity

Switch Toggle ON ON SPDT Round Lever Hooking Wire Lead 20VAC 20VDC 0.4VA Panel Mount with Threads Bulk

Наличие: 252 шт.

Адрес доставки: Москва

Цена: ₽ 783.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC85110617

Категория продукта:

Перекидной Переключатель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FTD09G04 характеристики

Атрибут	Значение атрибута
Номенклатура	FTD09G04
Производитель	TE Connectivity
ЧипСити Номер продукта	CC85110617
Категория продукта	Перекидной Переключатель
Даташит
3D модель	3D модель
Стиль Монтажа	PC Board, Solder
Покрытие Контакта	Gold
Количество Рядов	1 Row
Тип Контактов	SPDT
Контактное Сопротивление	20.0 mΩ
Номинальный Ток Контактов	14mA @28VDC
Рабочая температура (Макс)	80 ℃
Рабочая температура (мин)	-20 ℃
Максимальное контактное сопротивление (макс.)	10 mΩ
Длина	14.8 mm
Высота	30 mm
Материал Контакта	Copper Alloy
Рабочая Температура	-20℃ ~ 80℃
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FTD09G04 описание продукта

The F series Switch offers high performance industrial toggles, rockers and paddles with high current and high voltage rating in a small case. The F series encompasses many circuit configurations ranging from single pole through four poles, in two and three positions with a choice of momentary or maintained circuits. This toggle series is 6A at 250 VAC, 6A at 125VAC with silver contacts and 0.4VA maximum at 20V AC/DC with optional gold plated contacts, typically used for low energy switching. The electronic parameters include 10mR maximum contact resistance, 1000MR insulation resistance and 19.6N maximum actuation force. All F Series switches are panel mounted with 6mm threaded bushing conforming to standard panel cut outs and are constructed of brass with chrome plating. Design engineers are given the option of three toggle styles ad standard toggle, locking lever to avoid unwanted switching and long flat toggle.
Wide choice of toggles, rockers and paddles
Wide range of switch functions
Terminals are gold-flashed to prevent oxidation and for ease of soldering
Electrical life is rated from 25000 to 50000 cycles at full load
Designed to meet requirements of light to medium-duty applications
