FSQ0270RNA Купить - Fairchild Преобразователь AC-DC

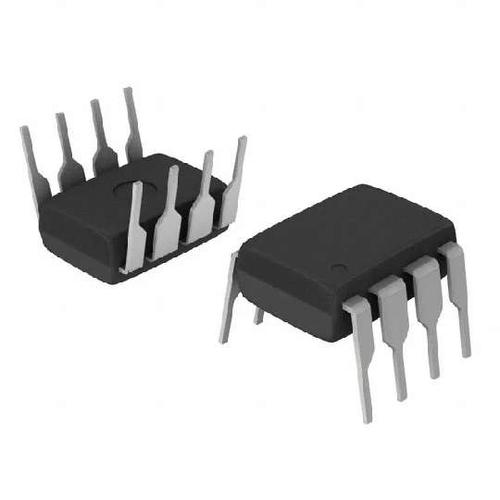

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSQ0270RNA

Fairchild

SMPS Green Power switch, 2A, 700V, 8DIP

Наличие: 4,253 шт.

Адрес доставки: Москва

Цена: ₽ 73.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC97415037

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSQ0270RNA характеристики

Атрибут	Значение атрибута
Номенклатура	FSQ0270RNA
Производитель	Fairchild
ЧипСити Номер продукта	CC97415037
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	100 kHz
Номинальная Мощность	24 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	700 V
Выходной Ток	0.79 A
Пробивное Напряжение	700 V
Ток Питания	3 mA
Количество Стежков	8 Position
Рассеяние Мощности	1.5 W
Частота Переключения	100 kHz
Рабочий цикл	60 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходной ток (Макс)	8 A
Выходной ток (мин)	0.79 A
Максимальный рабочий цикл	65 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Напряжение питания (Макс)	20 V
Входное напряжение	8V ~ 20V
Высота	3.4 mm
Рабочая Температура	-25℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

FSQ0270RNA описание продукта

Description
The FSQ0170RNA, FSQ0270RNA, FSQ0370RNA consists of an integrated current mode Pulse Width Modulator (PWM) and an avalanche-rugged 700V Sense FET. It is specifically designed for high-performance off line Switch Mode Power Supplies (SMPS) with minimal external components. The integrated PWM controller features include: a fixed-frequency generating oscillator, Under-Voltage Lockout (UVLO) protection, Leading Edge Blanking (LEB), an optimized gate turn-on/ turn-off driver, Thermal Shutdown (TSD) protection, and temperature compensated precision current sources for loop compensation and fault protection circuitry.
Features
Internal Avalanche Rugged 700V SenseFET
Consumes only 0.8W at 230 VAC& 0.5W Load with Burst-Mode Operation
Precision Fixed Operating Frequency, 100kHz
Internal Start-up Circuit and Built-in Soft-Start
Pulse-by-Pulse Current Limiting and Auto-Restart Mode
Over-Voltage Protection (OVP), Overload Protection (OLP), Internal Thermal Shutdown Function (TSD)
Under-Voltage Lockout (UVLO)
Low Operating Current (3mA)
Adjustable Peak Current Limit
Applications
Auxiliary Power Supply for PC and Server
SMPS for VCR, SVR, STB, DVD & DVCD Player, Printer, Facsimile & Scanner
Adapter for Camcorder

Показывать

FSQ0270RNA Даташит PDF

17 страницы, 452 КБ
