FSQ0170RNA Купить - Fairchild Преобразователь AC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSQ0170RNA

Fairchild

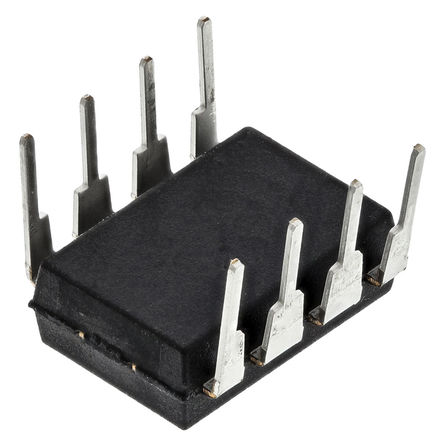

Fairchild Semiconductor FSQ0170RNA Intelligent Power Switch, PWM Controller, 2A, 14W, 8Pin, PDIP

Наличие: 946 шт.

Адрес доставки: Москва

Цена: ₽ 62.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC82794219

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSQ0170RNA характеристики

Атрибут	Значение атрибута
Номенклатура	FSQ0170RNA
Производитель	Fairchild
ЧипСити Номер продукта	CC82794219
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	100 kHz
Номинальная Мощность	20 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	700 V
Выходной Ток	800 mA
Пробивное Напряжение	700 V
Ток Питания	3 mA
Количество Стежков	8 Position
Рассеяние Мощности	1500 mW
Выходная Мощность	20 W
Частота Переключения	100 kHz
Рабочий цикл	60 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходной ток (мин)	0.7 A
Максимальный рабочий цикл	65 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	1500 mW
Входное напряжение	8V ~ 20V
Длина	10.15 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FSQ0170RNA описание продукта

The FSQ0170RNA is an integrated current mode Pulse Width Modulator (PWM) and an avalanche-rugged 700V Sense FET. It is specifically designed for high-performance offline switch mode power supplies (SMPS) with minimal external components. The integrated PWM controller features a fixed-frequency generating oscillator, under-voltage lockout (UVLO) protection, leading edge blanking (LEB), an optimized gate turn-ON/OFF driver, thermal shutdown (TSD) protection and temperature compensated precision current sources for loop compensation and fault protection circuitry. Compared to a discrete MOSFET and controller or RCC switching converter solution, the FSQ0170RNA reduces total component count, design size and weight while increasing efficiency, productivity and system reliability. These devices provide a basic platform that is well suited for the design of fly-back converters, as in PC auxiliary power supplies.
Internal start-up circuit and built-in soft-start
Pulse-by-pulse current limiting and auto-restart mode
Over-voltage protection, overload protection and internal thermal shutdown function
Adjustable peak current limit
100kHz Precision fixed operating frequency

Показывать

FSQ0170RNA Даташит PDF

17 страницы, 452 КБ
