FSDM07652RBWDTU Купить - Fairchild Преобразователь AC-DC

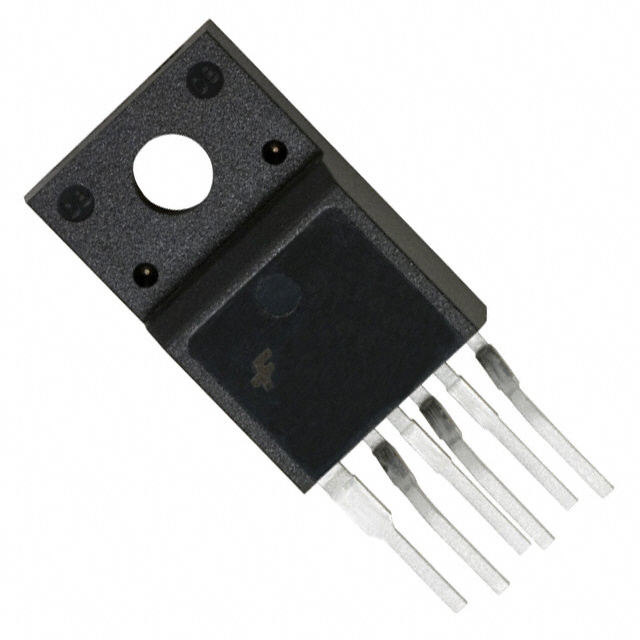

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSDM07652RBWDTU

Fairchild

Power Switch 2.8A 6Pin(6+Tab) TO-220F Rail

Наличие: 963 шт.

Адрес доставки: Москва

Цена: ₽ 97.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC82794119

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSDM07652RBWDTU характеристики

Атрибут	Значение атрибута
Номенклатура	FSDM07652RBWDTU
Производитель	Fairchild
ЧипСити Номер продукта	CC82794119
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	TO-220-6
Частота	67.0 GHz
Напряжение Питания (DC)	650V (max)
Номинальный Ток	2.50 A
Номинальная Мощность	80 W
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	650 V, 650 V (max)
Выходной Ток	2.8 A
Пробивное Напряжение	650 V
Ток Питания	2.5 mA
Количество Стежков	6 Position
Рассеяние Мощности	45000 mW
Частота Переключения	66 kHz
Рабочий цикл	80 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	45000 mW
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	0.3 V
Входное напряжение	8V ~ 20V
Высота	16.07 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FSDM07652RBWDTU описание продукта

Description
The FSDM0565RB is an integrated Pulse Width Modulator (PWM) and Sense FET specifically designed for high
performance offline Switch Mode Power Supplies (SMPS) with minimal external components. This device is an
integrated high voltage power switching regulator which combine an avalanche rugged Sense FET with a current mode PWM control block.
Features
• Internal Avalanche Rugged Sense FET
• Advanced Burst-Mode operation consumes under 1 W at 240VAC & 0.5W load
• Precision Fixed Operating Frequency (66kHz)
• Internal Start-up Circuit
• Improved Pulse by Pulse Current Limiting
• Over Voltage Protection (OVP)
• Over Load Protection (OLP)
• Internal Thermal Shutdown Function (TSD)
• Auto-Restart Mode
• Under Voltage Lock Out (UVLO) with hysteresis
• Low Operating Current (2.5mA)
• Built-in Soft Start
Application
• SMPS for LCD monitor and STB
• Adaptor

Показывать

FSDM07652RBWDTU Даташит PDF

20 страницы, 251 КБ

01/12/2005
