FSCQ1565RTYDTU Купить - Fairchild Преобразователь AC-DC

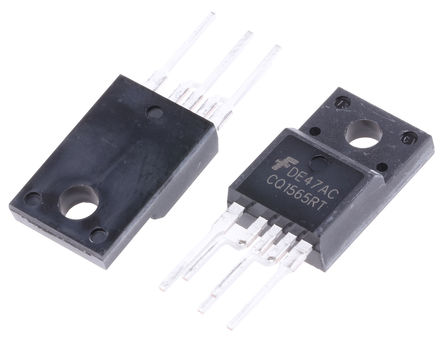

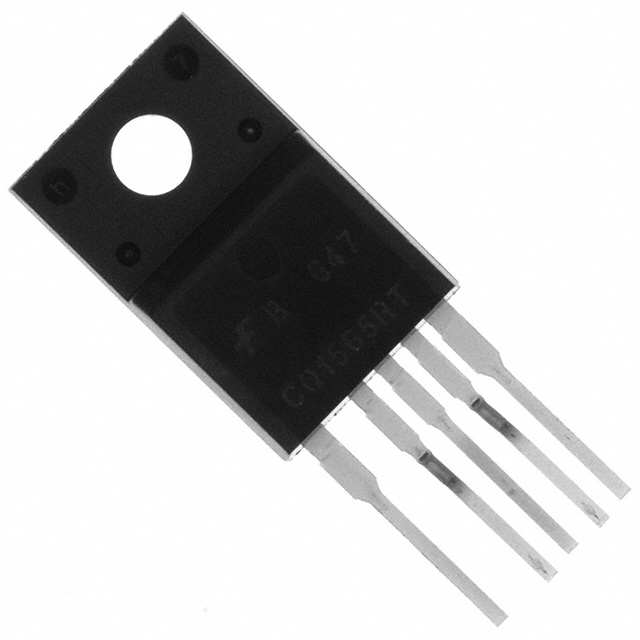

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSCQ1565RTYDTU

Fairchild

FAIRCHILD SEMICONDUCTOR FSCQ1565RTYDTU AC-DC Off-Line Switcher IC, Flyback, 85VAC - 265VAC, 20kHz, 6.6A output, 210W, TO-220F-5

Наличие: 16,630 шт.

Адрес доставки: Москва

Цена: ₽ 173.24

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC71521437

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSCQ1565RTYDTU характеристики

Атрибут	Значение атрибута
Номенклатура	FSCQ1565RTYDTU
Производитель	Fairchild
ЧипСити Номер продукта	CC71521437
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	TO-220-5
Частота	20.0 kHz
Напряжение Питания (DC)	20.0 V
Номинальный Ток	8.00 A
Номинальная Мощность	210 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	13.0 V
Выходное Напряжение	650 V, 650 V (max)
Выходной Ток	7.04 A
Пробивное Напряжение	650 V
Ток Питания	7 mA
Количество Стежков	5 Position
Рассеяние Мощности	75 W
Ток Покоя	7.00 mA
Частота Переключения	20 kHz
Рабочий цикл	95 %
Входное напряжение (макс. Переменный ток)	265 v
Входное напряжение (мин мин.)	85 v
Выходной ток (мин)	7.04 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	75000 mW
Входное напряжение	9V ~ 20V
Длина	10.16 mm
Ширина	4.7 mm
Высота	9.19 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FSCQ1565RTYDTU описание продукта

The FSCQ1565RTYDTU is a 650V Integrated Power Switch for 170W offline flyback converters. A Quasi-Resonant Converter (QRC) typically shows lower EMI and higher power conversion efficiency compared to a conventional hard-switched converter with a fixed switching frequency. Therefore, a QRC is well suited for noise-sensitive applications, such as colour TV and audio. Each product in the FSCQ series contains an integrated Pulse Width Modulation (PWM) controller and a SenseFET. This series is specifically designed for quasi-resonant off-line Switch Mode Power Supplies (SMPS) with minimal external components. The PWM controller includes an integrated fixed frequency oscillator, under-voltage lockout, leading-edge blanking (LEB), optimized gate driver, internal soft-start, temperature-compensated precise current sources for loop compensation and self-protection circuitry.
Optimized for Quasi-Resonant Converter (QRC)
Advanced burst-mode operation for under 1W standby power consumption
Pulse-by-pulse current limit
Overload protection (OLP) - Auto restart
Overvoltage protection (OVP) - Auto restart
Abnormal Over-current Protection (AOCP) - Latch
Internal thermal shutdown (TSD) - Latch
Under-voltage lockout (UVLO) with hysteresis
Low start-up current of 25µA (typical)
Internal high voltage SenseFET
Built-in soft-start (20ms)
Extended quasi-resonant switching
ESD sensitive device, take proper precaution while handling the device.

Показывать

FSCQ1565RTYDTU Даташит PDF

36 страницы, 2436 КБ
