AD8418ABRMZ Купить - ADI Буферный усилитель

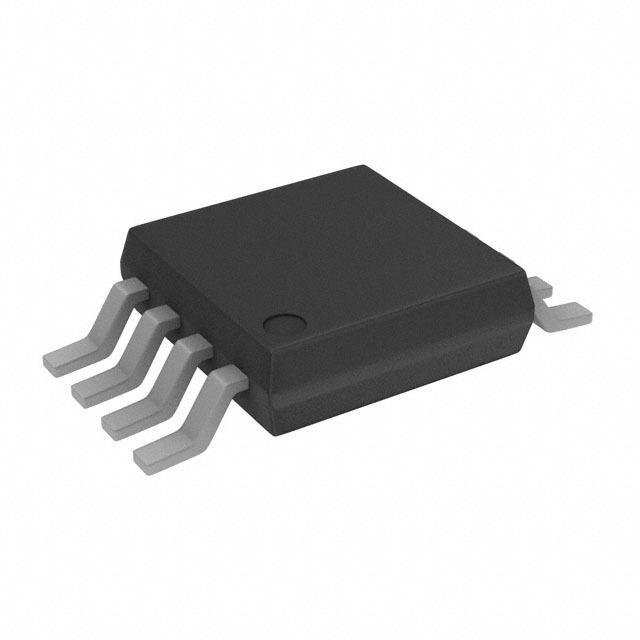

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8418ABRMZ

ADI

SP Amp Current Sense Amp Single ±2.75V/5.5V 8Pin MSOP Tube

Наличие: 899 шт.

Адрес доставки: Москва

Цена: ₽ 72.90

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1065639

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8418ABRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8418ABRMZ
Производитель	ADI
ЧипСити Номер продукта	CC1065639
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Ток Питания	4.1 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	86 dB
Входной Ток Смещения	130 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	250 kHz
Минимальный диапазон CMRR	85dB ~ 95dB
Напряжение питания (Макс)	5V ~ 7V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Rail, Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
	Показывать Просмотр аналоги замена

AD8418ABRMZ описание продукта

Product Details
The AD8418A is a high voltage, high resolution current shunt amplifier. It features an initial gain of 20 V/V, with a maximum ±0.15% gain error over the entire temperature range. The buffered output voltage directly interfaces with any typical converter. The AD8418A offers excellent input common-mode rejection from −2 V to +70 V. The AD8418A performs bidirectional current measurements across a shunt resistor in a variety of automotive and industrial applications, including motor control, power management, and solenoid control.
The AD8418A offers breakthrough performance throughout the −40°C to +150°C temperature range. It features a zero drift core, which leads to a typical offset drift of 0.1 μV/°C throughout the operating temperature range and the common-mode voltage range. The AD8418A is qualified for automotive applications. The device includes EMI filters and patented circuitry to enable output accuracy with pulse-width modulation (PWM) type input common-mode voltages. The typical input offset voltage is ±100 μV. The AD8418A is offered in 8-lead MSOP and SOIC packages.
**Applications**
High-side current sensing in
Motor controls
Solenoid controls
Power management
Low-side current sensing
Diagnostic protection
### Features and Benefits
Typical 0.1 µV/°C offset drift
Maximum ±200 µV voltage offset over full temperature range
2.7 V to 5.5 V power supply operating range
Electromagnetic interference (EMI) filters Included
High common-mode input voltage range
−2 V to +70 V continuous
−4 V to +85 V survival
Minimum DC common-mode rejection ratio (CMRR): 90 dB
Initial gain = 20 V/V
Wide operating temperature range:
AD8418AWB: −40°C to +125°C
AD8418AWH: −40°C to +150°C
Bidirectional operation
Available in 8-lead SOIC and 8-lead MSOP
Qualified for automotive applications

Показывать

AD8418ABRMZ Даташит PDF

17 страницы, 418 КБ

11/26/2014

просматривать

AD8418ABRMZ Другие Даташит

16 страницы, 537 КБ

06/23/2014

просматривать

AD8418ABRMZ Другие Даташит

6 страницы, 1439 КБ

10/21/2016

просматривать

AD8418ABRMZ Другие Даташит

6 страницы, 188 КБ

09/29/2015

просматривать
