FPF2108 Купить - Fairchild Контролер нагрузки

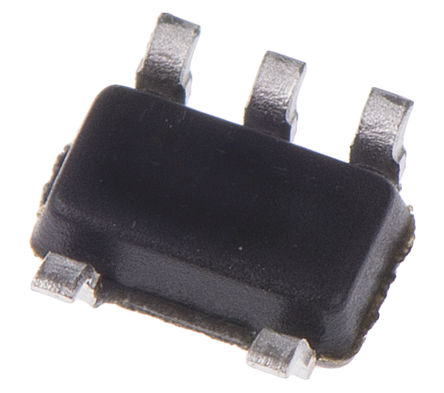

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FPF2108

Fairchild

Buffer/Inverter Based Peripheral Driver, 1 Driver, 0.6A, MOS, PDSO5, 1.6MM, ROHS COMPLIANT, MO-178AA, SOT-23, 5Pin

Наличие: 38,741 шт.

Адрес доставки: Москва

Цена: ₽ 59.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC81752851

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 16.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FPF2108 характеристики

Атрибут	Значение атрибута
Номенклатура	FPF2108
Производитель	Fairchild
ЧипСити Номер продукта	CC81752851
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.00 V
Номинальная Мощность	667 mW
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	5.50 V
Выходное Напряжение	≤6.00 V
Выходной Ток	0.4 A
Количество Стежков	5 Position
Полярность	P-Channel
Рассеяние Мощности	667 mW
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.8 V
Выходной ток (Макс)	400 mA
Выходной ток (мин)	0.4 A
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	667 mW
Входное напряжение	5.5 V
Длина	3 mm
Ширина	1.7 mm
Высота	1.25 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FPF2108 описание продукта

The FPF2108 is a Load Switch which provides full protection to systems and loads which may encounter large current conditions. This device contains a 0.125W current-limited P-channel MOSFET which can operate over an input voltage range of 1.8 to 5.5V. Internally, reverse current blocking prevents current from flowing when the MOSFET is off and the output voltage is higher than the input voltage. Switch control is by a logic input (ON) capable of interfacing directly with low voltage control signals. Each part contains thermal shutdown protection which shuts off the switch to prevent damage to the part when a continuous over-current condition causes excessive heating. When the switch current reaches the current limit, the part operates in a constant-current mode to prohibit excessive currents from causing damage. For the FPF2108, if the constant current condition still persists after 10ms, the part will shut off the switch and pull the fault signal pin (FLAGB) low.
Controlled turn-on
Undervoltage lockout
Thermal shutdown
<2µA shutdown current
Fast current limit response time
3µs to moderate over currents
20ns to hard shorts
Reverse current blocking
Fault blanking

Показывать

FPF2108 Даташит PDF

12 страницы, 371 КБ

10/04/1996
