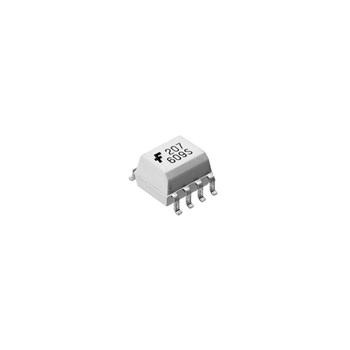

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FDS6680S

Fairchild

Trans MOSFET N-CH 30V 11.5A 8Pin SOIC N T/R

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 29.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC128708931

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FDS6680S характеристики

Атрибут	Значение атрибута
Номенклатура	FDS6680S
Производитель	Fairchild
ЧипСити Номер продукта	CC128708931
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SO-8
Количество Каналов	1 Channel
Сопротивление Сток-исток (Открытого Канала)	11 mΩ
Полярность	N-Channel
Рассеяние Мощности	2.5 W
Напряжение Сток-исток (Vds)	30 V
Пробивное Напряжение (Стока-исток)	30 V
Пробивное Напряжение (Затвор-Исток)	10.0 V
Непрерывный Ток Стока (Ids)	11.5 A
Время Нарастания	10 ns
Входная емкость (Ciss)	2010pF @15V(Vds)
Время падения	14 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	55 ℃
Рассеиваемая Мощность (Макс)	2.5W (Ta)
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.75 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Obsolete
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FDS6680S описание продукта

30V N-Channel Power Trench Sync FET General Description The FDS6680S is designed to replace a single SO-8 MOSFET and Schottky diode in synchronous DC:DC power supplies. This 30V MOSFET is designed to maximize power conversion efficiency, providing a low RDS(ON) and low gate charge. The FDS6680S includes an integrated Schottky diode using Fairchild’s monolithic SyncFET technology. The performance of the FDS6680S as the low-side switch in a synchronous rectifier is indistinguishable from the performance of the FDS6680 in parallel with a Schottky diode. Applications • DC/DC converter • Motor drives Features • Low gate charge • High performance trench technology for extremely low RDS(ON) • High power and current handling capability
