FDS3580 Купить - Fairchild Труба MOS

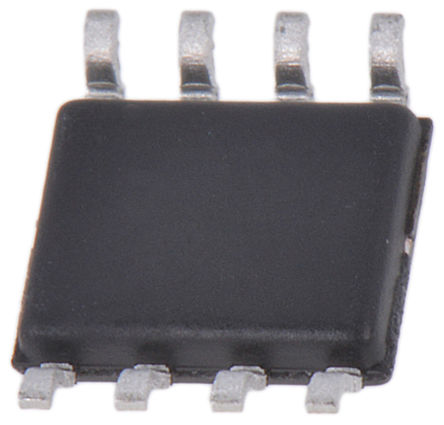

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FDS3580

Fairchild

Trans MOSFET N-CH 80V 7.6A 8Pin SOIC N T/R

Наличие: 1,064 шт.

Адрес доставки: Москва

Цена: ₽ 82.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC87293014

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FDS3580 характеристики

Атрибут	Значение атрибута
Номенклатура	FDS3580
Производитель	Fairchild
ЧипСити Номер продукта	CC87293014
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Номинальное Напряжение (DC)	80.0 V
Номинальный Ток	7.60 A
Количество Каналов	1 Channel
Сопротивление Сток-исток (Открытого Канала)	22 mΩ
Полярность	N-Channel
Рассеяние Мощности	2.5 W
Входная Ёмкость	1.80 nF
Заряд Затвора	34.0 nC
Напряжение Сток-исток (Vds)	80 V
Пробивное Напряжение (Стока-исток)	80 V
Пробивное Напряжение (Затвор-Исток)	±20.0 V
Непрерывный Ток Стока (Ids)	7.60 A
Время Нарастания	8 ns
Входная емкость (Ciss)	1800pF @25V(Vds)
Максимальная входная мощность	1 W
Время падения	16 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	2.5W (Ta)
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.575 mm
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FDS3580 описание продукта

General Description
This N-Channel MOSFET has been designed specifically to improve the overall efficiency of DC/DC converters using either synchronous or conventional switching PWM controllers. These MOSFETs feature faster switching and lower gate charge than other MOSFETs with comparable RDS(ON)
specifications. The result is a MOSFET that is easy and safer to drive (even at very high frequencies), and DC/DC power supply designs with higher overall efficiency.
Features
• 7.6 A, 80 V. RDS(ON)= 0.027 Ω @ VGS= 10 V
RDS(ON)= 0.031 Ω @ VGS= 6 V.
• Low gate charge (34nC typical).
• Fast switching speed.
• High performance trench technology for extremely low RDS(ON).
• High power and current handling capability.
