FAN7383MX Купить - Fairchild Драйвер FET

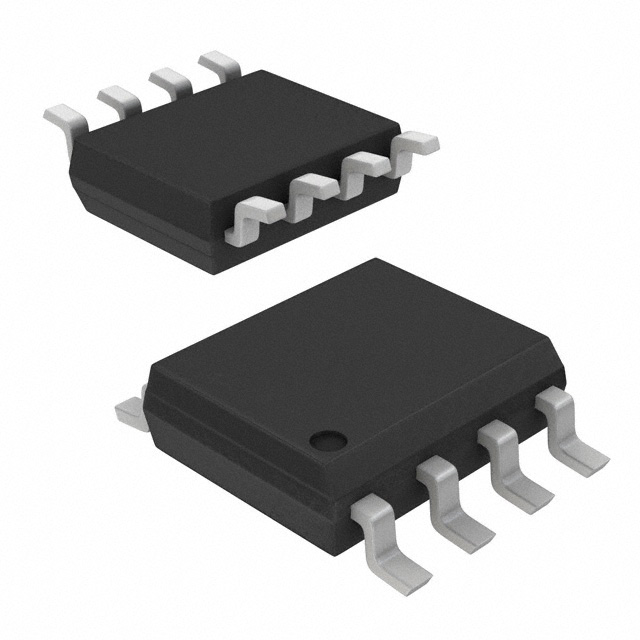

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN7383MX

Fairchild

MOSFET DRVR 600V 0.65A 4Out Hi/Lo Side Half Brdg Inv/Non-Inv 14Pin SOP T/R

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 55.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC52018974

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN7383MX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN7383MX
Производитель	Fairchild
ЧипСити Номер продукта	CC52018974
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOIC-14
Напряжение Питания (DC)	15.0V (min)
Время Нарастания/Спада	50ns, 30ns
Количество Выходных Интерфейсов	4 Output
Количество Стежков	14 Position
Рассеяние Мощности	1 W
Время Нарастания	100 ns
Время падения	80 ns
Время падения (Макс)	80 ns
Время падения (Макс)	100 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	15V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	15 V
Длина	8.7 mm
Ширина	3.95 mm
Высота	1.55 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FAN7383MX описание продукта

Description
The FAN7383 is a half-bridge gate-drive IC with shutdown and programmable dead-time control functions for driving MOSFETs and IGBTs that operate up to +600V.
Fairchild’s high voltage process and common-mode noise canceling technique give stable operation of high side drivers under high-dv/dt noise circumstances.
Features
Floating Channel Designed for Bootstrap Operation to +600V.
Typically 350mA/650mA Sourcing/Sinking Current Driving Capability for Both Channels
Extended Allowable Negative VSSwing to -9.8V for Signal Propagation at VDD=VBS=15V
High-Side Output in Phase of IN Signal
Built-in UVLO Functions for Both Channels
Built-in Common-Mode dv/dt Noise Canceling Circuit
Typically Internal 330ns Minimum Dead-Time
Programmable Turn-On Delay Time Control(Dead-Time)
