FAN4860UMP5X

ON Semiconductor

Conv DC-DC 2.3V to 4.5V Step Up Single-Out 5V 0.2A 6Pin UMLP EP T/R

Наличие: 221 шт.

Адрес доставки: Москва

Цена: ₽ 47.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC29634880

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN4860UMP5X характеристики

Атрибут	Значение атрибута
Номенклатура	FAN4860UMP5X
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC29634880
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount

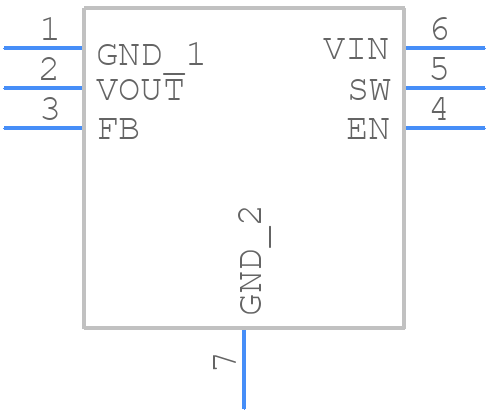

Количество Выводов	6 Pin
Корпус/Пакет	uDFN-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	0.2 A
Количество Стежков	6 Position
Частота Переключения	3 MHz
Максимальное входное напряжение	4.5 V
Входное напряжение (мин)	2.3 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	200 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.3V ~ 4.5V
Длина	2 mm
Ширина	2 mm
Высота	0.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FAN4860UMP5X описание продукта

The FAN4860 is a low-power boost regulator designed to provide a regulated 3.3 V, 5.0 V or 5.4 V output from a single cell Lithium or Li-Ion battery. Output voltage options are fixed at 3.3 V, 5.0 V, or 5.4 V with a guaranteed maximum load current of 200 mA at V=3.3 V. Input current in Shutdown Mode is less than 1 µA, which maximizes battery life.Light-load PFM operation is automatic and “glitch-free”. The regulator maintains output regulation at no-load with as low as 37 µA quiescent current.The combination of built-in power transistors, synchronous rectification, and low supply current make the FAN4860 ideal for battery powered applications.The FAN4860 is available in 6-bump 0.4 mm pitch Wafer-Level Chip Scale Package (WLCSP) and a 6-lead 2x2 mm ultra-thin MLP package.
Features
---
|
Operates with Few External Components: 1 µH Inductor and 0402 Case Size Input and Output Capacitors
Input Voltage Range from 2.3 V to 5.4 V
Fixed 3.3 V, 5.0 V, or 5.4 V Output Voltage Options
Maximum Load Current >150 mA at VIN=2.3 V
Maximum Load Current 300 mA at VIN=3.3 V, VOUT=5.4 V
Maximum Load Current 300 mA at VIN=3.3 V, VOUT=5.0 V
Maximum Load Current 300 mA at VIN=2.7 V, VOUT=3.3 V
Up to 92% Efficient
Low Operating Quiescent Current
True Load Disconnect During Shutdown
Variable On-time Pulse Frequency Modulation (PFM) with Light-Load Power-Saving Mode
Internal Synchronous Rectifier (No External Diode Needed)
Thermal Shutdown and Overload Protection
6-Pin 2 x 2 mm UMLP
6-Bump WLCSP, 0.4 mm Pitch

Показывать

FAN4860UMP5X Даташит PDF

17 страницы, 1226 КБ

11/10/2010
