FAN2500SX Купить - Fairchild Чип стабилизации напряжения

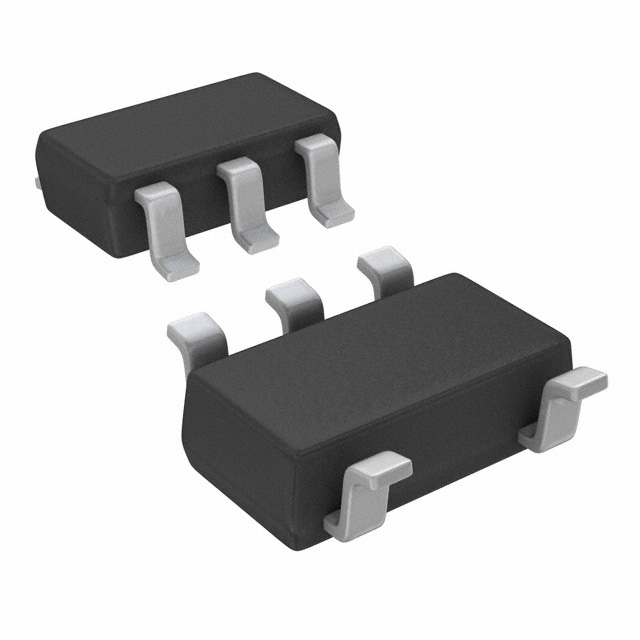

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN2500SX

Fairchild

FAIRCHILD SEMICONDUCTOR FAN2500SX LDO Voltage Regulator, Adjustable, 2.7V to 6.5V in, 100mV drop, 1.32V to 6.5V/0.1A out, SOT-23-5

Наличие: 929 шт.

Адрес доставки: Москва

Цена: ₽ 18.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC50498936

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN2500SX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN2500SX
Производитель	Fairchild
ЧипСити Номер продукта	CC50498936
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	7.00V (max)
Номинальный Ток	100 mA
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	6.50V (max)
Выходное Напряжение	1.32V ~ 7V
Выходной Ток	100 mA
Количество Стежков	5 Position
Ток Покоя	1 µA
Напряжение Отпадания	100 mV
Максимальное входное напряжение	6.5 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	6.5 V
Выходное напряжение (мин)	1.32 V
Выходной ток (Макс)	1 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	2.7V ~ 6.5V
Длина	3 mm
Ширина	1.7 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FAN2500SX описание продукта

Description
The FAN2500/01 family of micropower low-dropout voltage regulators utilize CMOS technology to offer a new level of cost-effective performance in GSM and TDMA cellular handsets, Laptop and Notebook portable computers, and other portable devices. Features include extremely low power consumption and low shutdown current, low dropout voltage, exceptional loop stability able to accommodate a wide variety of external capacitors, and the compact SOT23-5 surface-mount package. The FAN2500/01 family of products offer significant improvements over older BiCMOS designs and are pin-compatible with many popular devices. The output is thermally protected against overload.
Features
• Ultra Low Power Consumption
• 100 mV dropout voltage at 100 mA
• 25 µA ground current at 100 mA
• Enable/Shutdown Control
• SOT23-5 package
• Thermal limiting
• 300 mA peak current
Applications
• Cellular Phones and accessories
• PDAs
• Portable cameras and video recorders
• Laptop, notebook and palmtop computers

Показывать

FAN2500SX Даташит PDF

12 страницы, 760 КБ

05/27/2013
