DTC114EM3T5G Купить - ON Semiconductor Двухполюсный плоскостной транзистор

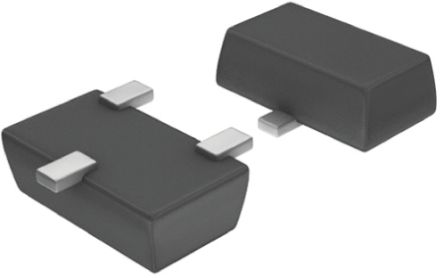

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DTC114EM3T5G

ON Semiconductor

SOT-723 NPN 50V 100mA

Наличие: 695,131 шт.

Адрес доставки: Москва

Цена: ₽ 3.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8930678

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 10.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DTC114EM3T5G характеристики

Атрибут	Значение атрибута
Номенклатура	DTC114EM3T5G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8930678
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-723-3
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	100 mA
Безгалогеновый Статус	Halogen Free
Полярность	NPN
Рассеяние Мощности	0.6 W
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Непрерывный ток коллектора	100mA
hFE Min	35 @5mA, 10V
hFE Max	35
Максимальная входная мощность	260 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	600 mW
Длина	1.25 mm
Ширина	0.8 mm
Высота	0.55 mm
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DTC114EM3T5G описание продукта

This series of digital transistors is designed to replace a single device and its external resistor bias network. The Bias Resistor Transistor (BRT) contains a single transistor with a monolithic bias network consisting of two resistors; a series base resistor and a base−emitter resistor. The BRT eliminates these individual components by integrating them into a single device. The use of a BRT can reduce both system cost and board space.
Features
• Simplifies Circuit Design
• Reduces Board Space
• Reduces Component Count
• S and NSV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC-Q101 Qualified and PPAP Capable
• These Devices are Pb−Free, Halogen Free/BFR Free and are RoHS Compliant

Показывать

DTC114EM3T5G Даташит PDF

12 страницы, 144 КБ

02/11/2014

просматривать

DTC114EM3T5G Другие Даташит

45 страницы, 411 КБ

07/17/1997

просматривать

DTC114EM3T5G Чертежные схемы

2 страницы, 52 КБ

08/06/2009

просматривать

DTC114EM3T5G Примечание по применению

6 страницы, 173 КБ

12/18/2013

просматривать

DTC114EM3T5G Файл уведомления

6 страницы, 54 КБ

11/26/2014

просматривать

DTC114EM3T5G Каталог продукции

11 страницы, 134 КБ

03/22/2011

просматривать
