DS28EC20+ Купить - Maxim Integrated Чип EEPROM

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DS28EC20+

Maxim Integrated

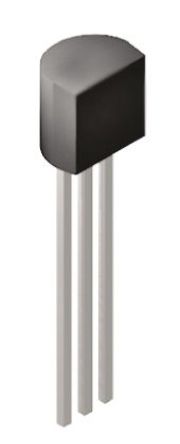

MAXIM INTEGRATED PRODUCTS DS28EC20+ EEPROM, Serial, 20Kbit, 20K x 1Bit, TO-92, 3Pins

Наличие: 1,572 шт.

Адрес доставки: Москва

Цена: ₽ 2,354.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC29393653

Категория продукта:

Чип EEPROM

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DS28EC20+ характеристики

Атрибут	Значение атрибута
Номенклатура	DS28EC20+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC29393653
Категория продукта	Чип EEPROM
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-92-3
Напряжение Питания (DC)	4.75V (min)
Рабочее Напряжение	3V ~ 5V
Количество Стежков	3 Position
Время Доступа	2.27 µs
Размер памяти	2500 B
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	4.95 mm
Ширина	3.94 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DS28EC20+ описание продукта

The DS28EC20+ is a 20Kb 1-wire EEPROM in 3 pin TO-92 package. A 20480bit, 1-wire EEPROM organized as 80 memory pages of 256bits each. An additional page is set aside for control functions. Data is written to a 32byte scratchpad, verified and then copied to EEPROM memory. As a special feature, blocks of eight memory pages can be write protected or put in EPROM emulation mode where bits can only be changed from a 1state to a 0state. It communicates over single conductor 1-wire bus. Device has its own unalterable and unique 64bit ROM registration number. The registration number is used to address device in a multidrop 1-wire net environment. It is used in device authentication, IEEE 1451.4 sensor TEDS, Ink/toner cartridges, medical sensors, PCB identification and wireless base stations.
Supply voltage range is 4.75V to 5.25V
Operating temperature range from -40°C to 85°C
Read and write access highly backward compatible to legacy devices (e.g. DS2433)
256bit scratchpad with strict read/write protocols ensures integrity of data transfer
200K write/erase cycle endurance at +25°C
Switchpoint hysteresis and filtering to optimize performance in the presence of noise
Communicates to host at 15.4Kbps or 90Kbps using 1-wire protocol
IEC 1000-4-2 level 4 ESD protection (±8kV contact, ±15kV air, typical) for I/O pin

Показывать

DS28EC20+ Даташит PDF

27 страницы, 405 КБ

03/13/2012
