DS2406P+ Купить - Maxim Integrated Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

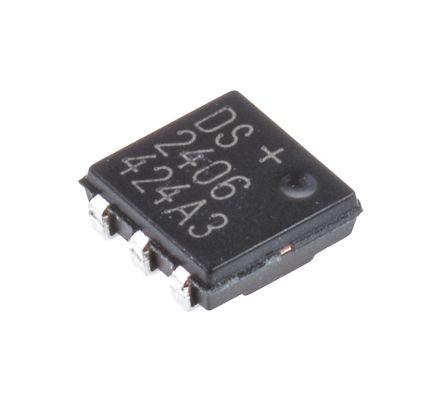

DS2406P+

Maxim Integrated

Addressable Switch, Dual, 1KB, 2.8V to 6V, TSOC-6

Наличие: 328 шт.

Адрес доставки: Москва

Цена: ₽ 325.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC14368940

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DS2406P+ характеристики

Атрибут	Значение атрибута
Номенклатура	DS2406P+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC14368940
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOC-6
Напряжение Питания (DC)	5.00 V, 6.00 V (max)
Количество Каналов	2 Channel
Количество Стежков	6 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.8V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2.8 V
Длина	4 mm
Ширина	3.89 mm
Высота	1.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

DS2406P+ описание продукта

The DS2406P+ is a dual addressable switch plus 1Kb memory in 6 pin TSOC package. This dual addressable switch plus memory offers a simple way to remotely control a pair of open drain transistors and to monitor logic level at each transistor"s output via the 1-wire bus for closed loop control. It has its own 64bit ROM registration number that is factory lasered into chip to provide a unique identity for absolute traceability. The device"s 1024bits of EPROM can be used as electronic label to store information such as switch function, physical location and installation date. Communication with DS2406 follows standard Dallas semiconductor 1-wire protocol and can be accomplished with minimal hardware such as a single port pin of a microcontroller. It is used in process control, HVAC systems, IEEE 1451.4 sensor TEDS, system configuration & monitoring.
Supply voltage range is 2.8V to 6V, Max operating voltage of 13V at PIO-A, 6.5V at PIO-B
Operating temperature range from -40°C to 85°C
Replaces & fully compatible with DS2407 but no user programmable power-on settings & no hidden mode
PIO channel A sink capability of 50mA at 0.4V with soft turn-on, channel B 8mA at 0.4V
1024bits user programmable OTP EPROM, user programmable status memory to control device
On-chip CRC16 generator allows detection of data transfer errors
Built-in multidrop controller ensures compatibility with other 1-wire net products
Reduces control, address, data, programming and power to a single data pin
Supports conditional search with user selectable condition

Показывать

DS2406P+ Даташит PDF

32 страницы, 240 КБ

04/01/2009
