DRV8824PWPR Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

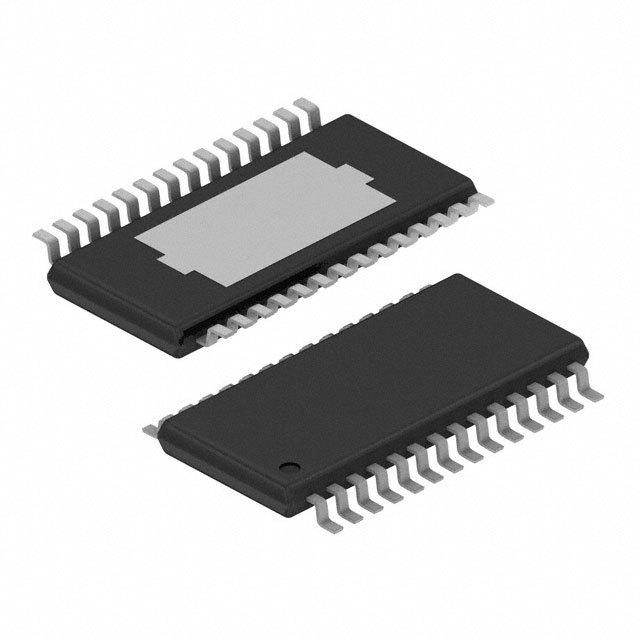

DRV8824PWPR

1.6A Bipolar Stepper Motor Driver with On-Chip 1/32 Microstepping Indexer (Step/Dir Ctrl) 28-HTSSOP -40℃ to 85℃

Наличие: 1,259 шт.

Адрес доставки: Москва

Цена: ₽ 56.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9923196

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8824PWPR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8824PWPR
Производитель	TI
ЧипСити Номер продукта	CC9923196
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	24 V
Выходной Ток	1.6 A
Количество Стежков	28 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8.2V ~ 45V
Напряжение питания (Макс)	45 V
Напряжение питания (мин)	8.2 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8824PWPR описание продукта

The DRV8824 provides an integrated motor driver solution for printers, scanners, and other automated equipment applications. The device has two H-bridge drivers and a microstepping indexer, and is intended to drive a bipolar stepper motor. The output driver block consists of N-channel power MOSFETs configured as full H-bridges to drive the motor windings. The DRV8824 is capable of driving up to 1.6 A of current from each output (with proper heatsinking, at 24 V and 25°C).
A simple STEP/DIR interface allows easy interfacing to controller circuits. Mode pins allow for configuration of the motor in full-step up to 1/32-step modes. Decay mode is configurable so that slow decay, fast decay, or mixed decay can be used. A low-power sleep mode is provided which shuts down internal circuitry to achieve very-low quiescent current draw. This sleep mode can be set using a dedicated nSLEEP pin.
Internal shutdown functions are provided for overcurrent, short circuit, undervoltage lockout, and over temperature. Fault conditions are indicated through the nFAULT pin.

Показывать

DRV8824PWPR Даташит PDF

35 страницы, 1307 КБ

08/19/2014

просматривать

DRV8824PWPR Даташит PDF

35 страницы, 1301 КБ

01/31/2016

просматривать

DRV8824PWPR Даташит PDF

21 страницы, 627 КБ

06/06/2011

просматривать

DRV8824PWPR Даташит PDF

21 страницы, 688 КБ

03/28/2012

просматривать

DRV8824PWPR Даташит PDF

36 страницы, 1302 КБ

05/31/2016

просматривать

DRV8824PWPR Другие Даташит

41 страницы, 1437 КБ

просматривать

DRV8824PWPR Другие Даташит

29 страницы, 1481 КБ

просматривать

DRV8824PWPR Другие Даташит

8 страницы, 228 КБ

10/17/2017

просматривать

DRV8824PWPR Примечание по применению

17 страницы, 1026 КБ

09/10/2010

просматривать
