DRV8816PWP Купить - TI Драйвер электродвигателя

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

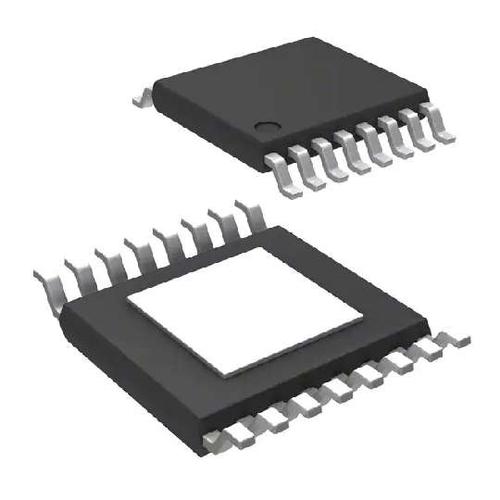

DRV8816PWP

TEXAS INSTRUMENTS DRV8816PWP Motor Driver/Controller, Half Bridge, 8V to 38V supply, 2.8A/2Outputs, HTSSOP-16

Наличие: 1,115 шт.

Адрес доставки: Москва

Цена: ₽ 382.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC39383896

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8816PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8816PWP
Производитель	TI
ЧипСити Номер продукта	CC39383896
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходной Ток	2.8 A
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 38V
Напряжение питания (Макс)	38 V
Напряжение питания (мин)	8 V
Рабочая Температура	-40℃ ~ 190℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8816PWP описание продукта

The DRV8816PWP is a dual half h-bridge Motor Driver provides a versatile power driver solution with two independent 1/2-H bridge drivers. The device can drive one brushed DC motor or one winding of a stepper motor, as well as other devices like solenoids. A simple INx/ENx interface allows easy interfacing to controller circuits. The output stages use N-channel power MOSFETs configured as 1/2-H-bridges. The DRV8816 is capable of peak output currents up to ±2.8A and operating voltages up to 38V. An internal charge pump generates needed gate drive voltages. A low-power sleep mode is provided which shuts down internal circuitry to achieve very-low quiescent current draw. This sleep mode can be set using a dedicated nSLEEP pin. Internal protection functions are provided for UVLO, charge pump fault, OCP, short-to-supply protection, short-to-ground protection, over-temperature warning and over-temperature shutdown. Fault conditions are indicated through a nFAULT pin.
H-bridge motor driver individual
Low-power sleep mode
100% PWM Supported
Configurable over-current limit
VBB under-voltage lockout (UVLO) protection
Charge pump under-voltage (CPUV) protection
Over-current Protection (OCP) protection
Short-to-supply protection (STS) protection
Short-to-ground protection (STG) protection
Over-temperature Warning (OTW) protection
Over-temperature Shutdown (OTS) protection
Fault condition indication pin (nFAULT) protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
