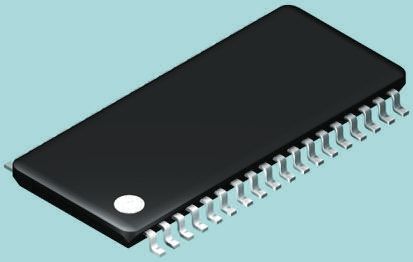

DRV8332DKD

Motor Driver/Controller, PWM, 0V to 52.5V supply, 8A/3Outputs, HSSOP-36

Наличие: 176 шт.

Адрес доставки: Москва

Цена: ₽ 883.57

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7311666

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8332DKD характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8332DKD
Производитель	TI
ЧипСити Номер продукта	CC7311666
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	36 Pin
Корпус/Пакет	BSSOP-36
Напряжение Питания (DC)	0.00V(min), 52.5V(max)
Количество Выходных Интерфейсов	3 Output
Выходной Ток	8 A
Количество Стежков	36 Position
Сопротивление Сток-исток (Открытого Канала)	220 mΩ
Частота Переключения	500 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	10.8V ~ 13.2V
Напряжение питания (Макс)	52.5 V
Напряжение питания (мин)	0 V
Длина	16 mm
Ширина	11.1 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8332DKD описание продукта

The DRV8332DKD is a 13A 3-phase brushless DC Motor Driver with inrush protection. Because of the low RDS (ON) of the power MOSFETs and intelligent gate drive design, the efficiency of these motor drivers can be up to 97%. This high efficiency the use of smaller power supplies and heat sinks and the devices are good candidates for energy-efficient applications. The DRV8332 require two power supplies, one at 12V for GVDD and VDD and another up to 50V for PVDD. The motor driver can operate at up to 500kHz switching frequency while still maintaining precise control and high efficiency. The devices also have an innovative protection system safeguarding the device against a wide range of fault conditions that could damage the system. These safeguards are short-circuit protection, over-current protection, under-voltage protection and two-stage thermal protection. The driver has a current-limiting circuit that prevents device shutdown during load transients such as motor start-up.
Independent control of three phases
Up to 500kHz PWM operating frequency
Integrated self-protection circuits including over-temperature, overload and short-circuit
Programmable cycle-by-cycle current limit protection
Independent supply and ground pins for each half bridge
Intelligent gate drive and cross conduction prevention
No external snubber or Schottky diode is required
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
