DIR9001PW Купить - TI Активная деталь

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

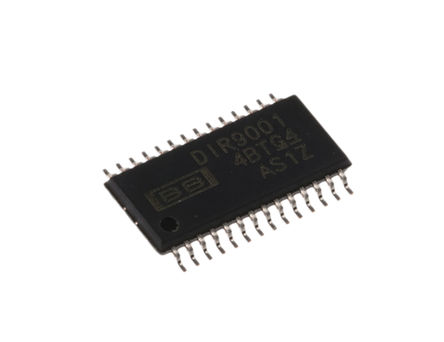

DIR9001PW

96kHz Digital Audio Receiver 28-TSSOP -40℃ to 85℃

Наличие: 100 шт.

Адрес доставки: Москва

Цена: ₽ 267.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4745823

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DIR9001PW характеристики

Атрибут	Значение атрибута
Номенклатура	DIR9001PW
Производитель	TI
ЧипСити Номер продукта	CC4745823
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Напряжение Питания (DC)	2.70V (min)
Ток Питания	12.4 mA
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	24 Bit
Частота Выборки	108 kHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DIR9001PW описание продукта

The DIR9001PW is a Digital Audio Interface Receiver, can receive a 28 to 108kHz sampling frequency, 24-bit-data-word, biphase-encoded signal. Complies with IEC60958-3, JEITA CPR-1205 (revised version of EIAJ CP-1201), AES3, EBUtech3250 and it can be used in various applications that require a digital audio interface. Supports many output system clock and output data formats and can be used flexibly in many application systems. As the all functions which the DIR9001 provides can be controlled directly through control pins, it can be used easily in an application system that does not have a microcontroller. Also, as dedicated pins are provided for the channel-status bit and user-data bit, processing of their information can be easily accomplished by connecting with a microcontroller, DSP or others. It does not require an external clock source or resonator for decode operation if the internal actual-sampling-frequency calculator is not used.
One-chip digital audio interface receiver (DIR) including low-jitter clock-recovery system
Compliant with digital audio interface standards (IEC60958, JEITA CPR-1205, AES3, EBU tech3250)
Clock recovery and data decode from biphase input signal
28 to 108kHz Biphase input signal sampling frequency (fS) range
50ps Low-jitter recovered system clock
Jitter tolerance compliant with IEC60958-3
128, 256, 384 and 512fS Selectable recovered system clock
Supports 24-bit I²S, MSB-first, 24-bit left-justified, MSB-first 16-, 24-bit right-justified
User data, channel-status data outputs synchronized with decoded serial audio data
No external clock required for decode
Includes actual sampling frequency calculator (needs external 24.576MHz clock)
Parallel (hardware) function control
Functions similar and pin assignments equivalent to those of DIR1703
5V Tolerant digital inputs
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
